붐 하드웨어 오류는 모든 선박에서 발생하는 고위험 시나리오를 나타냅니다. 진동과 악천후 시 동적 하중으로 인해 붐과 마스트 구성 요소에 엄청난 스트레스가 가해집니다. 동적 하중 하에서 갑작스러운 핀 파손은 승무원의 안전과 장비의 무결성을 모두 위협합니다. OEM 부품에서 전문 애프터마켓 요트 피팅 으로 전환하려면 정확한 매칭이 필요합니다. 작업 하중, 압출 프로파일 및 연결 유형을 완벽하게 정렬해야 합니다. 일치하지 않는 요소는 점부하 및 위험한 응력 균열을 빠르게 발생시킵니다. 우리는 리깅 하드웨어를 지정, 크기 조정 및 업그레이드하기 위한 기술 평가 프레임워크를 제공하는 것을 목표로 합니다. 과도한 엔지니어링 없이 이러한 시스템을 강화하는 방법을 배우게 됩니다. 이 가이드는 하드웨어 업그레이드가 모든 항해 조건에서 완벽한 시스템 호환성을 유지하도록 보장합니다.

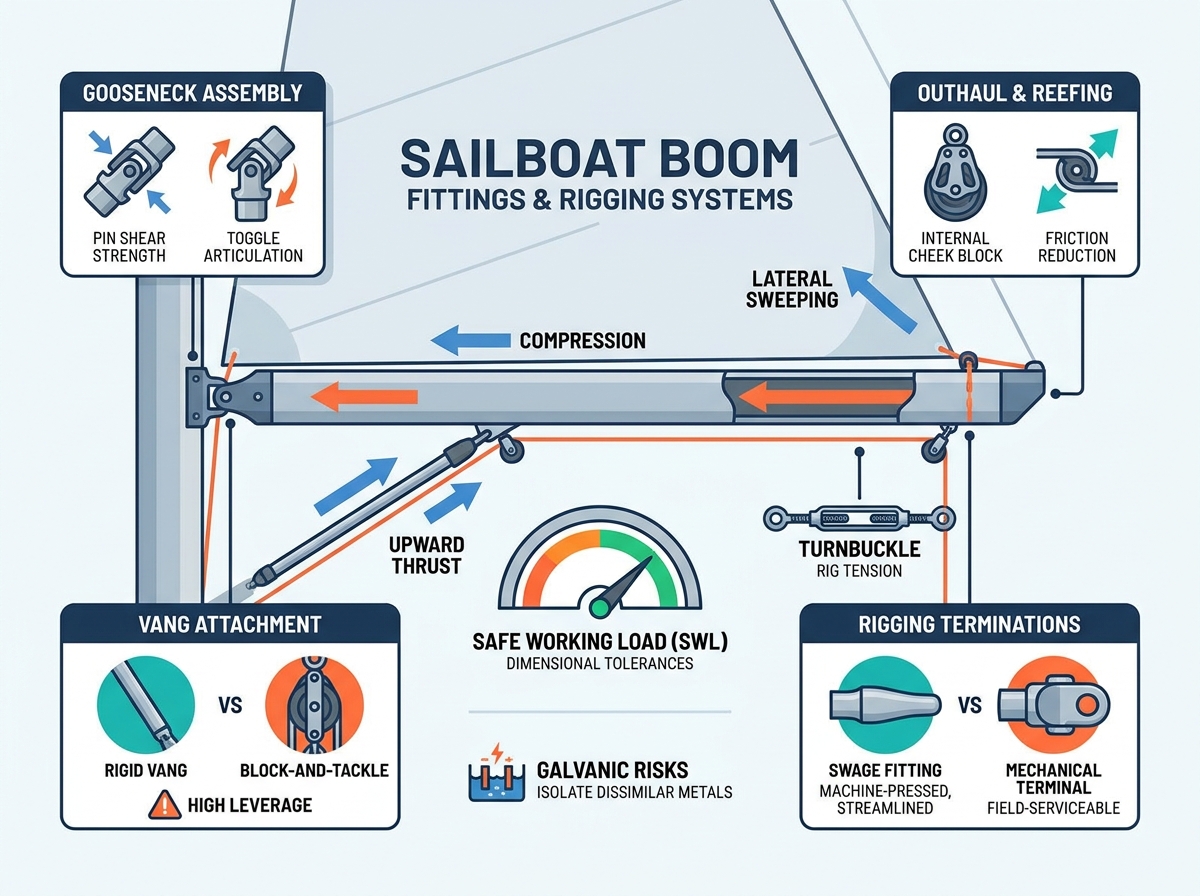

호황 역학을 이해하는 것은 호황에 작용하는 강력한 힘을 정의하는 것에서부터 시작됩니다. 붐은 메인시트와 뱅의 막대한 압축 하중을 견뎌냅니다. 돛을 잡는 바람은 위쪽으로 강한 추력을 발생시킵니다. 제어되지 않은 지브는 폭력적인 측면 스위핑 동작을 생성합니다. 이러한 결합된 힘은 모든 연결 지점에 걸쳐 다방향 응력 벡터를 생성합니다. 표준 하드웨어는 시간이 지남에 따라 이러한 동적 변화를 관리하는 데 어려움을 겪습니다.
장비 전반에 걸쳐 일반적인 실패 지점을 주의 깊게 분석해야 합니다. 주기적인 피로는 표준 하드웨어의 성능을 놀라운 속도로 저하시킵니다. 반복적인 하중 주기로 인해 클레비스 핀이 마모되고 토글에 미세 균열이 발생합니다. 미학은 검사 중에 구조적 무결성을 위해 뒷전으로 밀쳐져야 합니다. 내부 응력 균열로 인해 하중 지지력이 손상되면 고도로 광택이 나는 브래킷은 아무 의미가 없습니다. 용접 조인트 주변의 핀 구멍과 응력선의 신장을 찾아야 합니다.
마스트와 붐의 관계는 궁극적으로 하드웨어 선택을 결정합니다. 특수 범선 마스트 피팅은 붐 구성의 절대적인 한계를 결정합니다. 구즈넥 브래킷과 마스트 트랙은 붐 압출로 인한 막대한 압축 하중을 흡수합니다. 기존 마스트 브래킷에 필요한 구조적 지지대가 부족한 경우 특대형의 견고한 붐 토글을 안전하게 설치할 수 없습니다. 전체적 정렬은 극심한 스트레스 하에서도 전체 장비가 응집력 있는 장치로 기능하도록 보장합니다.
구즈넥은 붐을 마스트에 연결하는 중요한 힌지 지점 역할을 합니다. 이러한 어셈블리에는 일반적으로 유니버설 조인트, 트러니언 또는 고정 브래킷이 있습니다. 유니버설 조인트는 여러 축에 걸쳐 뛰어난 관절을 제공합니다. 트러니언은 막대한 수평 하중을 처리하지만 종종 수직 이동을 제한합니다. 고정 브래킷은 강력한 단순성을 제공하지만 바인딩을 방지하려면 완벽한 정렬이 필요합니다.
이러한 요트 붐 피팅을 평가하려면 핀 전단 강도에 엄격한 주의가 필요합니다. 또한 뱅 로드가 심한 경우 토글 관절 제한도 계산해야 합니다. 붐이 최대 하향 각도에 도달하기 전에 토글이 바닥에 닿으면 지렛대 힘으로 인해 고정 핀이 즉시 기울어집니다. 항해 계획에서 요구하는 것보다 더 넓은 관절 범위를 제공하는 구성 요소를 항상 지정하십시오.
Vang 부착물은 메인세일에서 생성되는 강력한 상향 추력을 관리합니다. 선원들은 일반적으로 단단하고 견고한 뱅과 소프트 블록 앤 태클 시스템 중에서 선택합니다. 견고한 뱅은 암초 작업 중에 붐 무게를 지탱하고 토핑 리프트가 필요하지 않습니다. 소프트 블록 앤 태클 뱅은 경주용으로 가볍고 조절 가능한 장력 제어 기능을 제공합니다.
Vang Hound 피팅에 대한 구조적 요구 사항은 여전히 매우 높습니다. 이러한 구성 요소는 돌풍이 돛에 부딪힐 때마다 심각한 상승 지렛대를 처리합니다. 베일은 전체 붐 돌출부를 감싸서 하중을 고르게 분산시킵니다. 용접된 러그는 더 매끄러운 프로필을 제공하지만 패스너 지점에 직접 응력을 집중시킵니다. 벽이 얇은 돌출부에 맞춤형 러그를 설치할 때 적절한 지지판이 필수입니다.
메인세일의 발 장력을 관리하려면 특수한 아웃홀 및 리핑 하드웨어가 필요합니다. 내부 뺨 블록은 붐 프로필을 깨끗하게 유지하고 바람을 줄입니다. 외부 볼 블록은 진행 중에도 검사 및 정비가 더 쉽습니다. 리핑 후크는 구즈넥 근처에 위치하여 악천후 중에 세일 압정을 고정합니다.
마찰 감소는 리깅 하드웨어 실행에 대한 기본 평가 지표로 사용됩니다. 이 라인은 극도의 정적 장력 하에서 작동합니다. 고하중 시브는 원활한 조정을 위해 프리미엄 베어링을 사용해야 합니다. Outhaul 하드웨어를 평가할 때 다음 단계를 고려하십시오.
올바른 합금을 선택하면 리깅 하드웨어의 수명이 결정됩니다. 316 해양 등급 스테인리스강은 탁월한 인장 강도와 탁월한 내공식성을 제공합니다. 단조 알루미늄은 무게를 크게 줄여주지만 최고의 파괴 강도를 희생합니다. 티타늄은 비교할 수 없는 무게 대비 강도 비율을 제공하지만 프리미엄 가격표를 가지고 있습니다.
서로 다른 금속을 혼합하면 구현 위험이 극적으로 증가합니다. 알루미늄 붐 돌출부에 스테인리스강 피팅을 설치하면 갈바니 전지가 생성됩니다. 바닷물은 전해질 역할을 하여 알루미늄이 패스너 구멍 주변에서 빠르게 부식되도록 합니다. Duralac이나 Tef-Gel과 같은 특수 페이스트를 사용하여 이종 금속을 분리해야 합니다. 이 간단한 예방 조치는 조기 고장으로 인한 값비싼 붐 돌출을 방지합니다.
| 재료 유형 | 인장 강도 | 갈바닉 위험(알루미늄) | 최고의 적용 시나리오 |
|---|---|---|---|
| 316 스테인레스 스틸 | 매우 높음 | 높음(격리 필요) | 고부하 토글, 핀 및 베일 |
| 단조 알루미늄 | 보통의 | 낮음(압출 일치) | 뺨 블록과 내부 트랙카 |
| 티탄 | 특별한 | 높음(격리 필요) | 그랑프리 레이싱 하드웨어 |
스탠딩 리깅 종단은 지원 시스템의 절대적인 신뢰성을 결정합니다. 공장에서 압착된 범선 스웨이지 피팅은 유선형의 미학과 탁월한 고정 강도를 제공합니다. 이러한 기계 압착 단자는 부피를 줄이고 위로 바람을 줄입니다. 반대로, 기계식 터미널은 현장 서비스 가능성을 제공합니다. 간단한 수공구를 사용하여 기계 부속품을 검사하고 교체할 수 있으므로 해양 순양함에 이상적입니다.
장비 장력을 관리하면 붐 하드웨어에 적용되는 정적 정지 하중이 간접적으로 결정됩니다. 적절하게 보정된 턴버클 범선 설정은 마스트가 기둥에 완벽하게 유지되도록 보장합니다. 느슨한 리깅을 사용하면 마스트가 펌핑되어 충격 하중을 구즈넥으로 직접 전달할 수 있습니다. 과도하게 조여진 턴버클은 마스트 트랙 아래로 일정하고 공격적인 압축력을 가합니다. 정확한 장력 관리는 용기 전체에 걸쳐 조기 하드웨어 피로를 방지합니다.
치수 확인은 모든 하드웨어 업그레이드에서 가장 중요한 단계로 남아 있습니다. 디지털 캘리퍼스를 사용하여 핀 직경, 포크 너비 및 패스너 간격을 꼼꼼하게 측정해야 합니다. 새 하드웨어를 기존 브래킷에 맞출 때 "충분히 가까운" 크기 조정을 절대 허용하지 마세요. 크기가 작은 클레비스 핀이 토글 구멍 내부에서 덜거덕거리며 위험한 점 하중을 발생시킵니다. 이렇게 집중된 응력은 악천후 동안 조기에 완전한 파손을 초래합니다.
압출 프로파일링은 하드웨어 개조에 대한 또 다른 엄청난 과제를 제시합니다. 대부분의 애프터마켓 브래킷에는 평평한 지지판이 있습니다. 현대식 붐 압출은 곡선형 또는 눈물방울형 프로파일을 활용하는 경우가 많습니다. 평평한 브래킷을 곡면에 볼트로 고정하면 고장이 보장됩니다. 간격을 완벽하게 메우려면 맞춤 가공된 심을 활용해야 합니다. 내부 백킹 플레이트는 집중된 패스너 하중을 알루미늄 압출의 더 넓은 표면적에 분산시킵니다.
설치 트랩은 DIY 업그레이드 중에 많은 보트 소유자를 당황하게 만듭니다. 잘못된 리벳 재료를 사용하면 스파가 파손되는 경우가 많습니다. 적절한 나일론 슬리브 없이 스테인리스강 리벳을 알루미늄 붐에 쏘면 급속한 갈바닉 부식이 발생합니다. 탭 앤 다이 나사 체결이 부적절하면 기계 나사가 즉시 망가집니다. 두꺼운 마스트 벽에 새 나사산을 절단할 때는 항상 올바른 크기의 드릴 비트를 사용하고 탭에 윤활유를 바르십시오. 나사산 고정제를 도포하기 전에 탭 구멍을 철저히 청소하십시오.
구체적인 성공 기준을 정의하면 조달 프로세스가 간소화됩니다. OEM 완전 일치 교체의 우선순위를 정할지 아니면 맞춤형 업그레이드를 엔지니어링할지 결정해야 합니다. OEM 교체는 치수 호환성을 보장하고 설치를 단순화합니다. 업그레이드 엔지니어링은 이전에 공장 하드웨어가 실패했던 특정 해양 요구 사항에 적합합니다. 카탈로그를 검색하기 전에 구조적 요구 사항을 주의 깊게 문서화하세요.
제조업체 사양을 올바르게 해석하면 치명적인 오류를 예방할 수 있습니다. 제조업체는 WLL(작업 부하 한계)과 파괴 부하 측정항목을 모두 나열합니다. 항상 작업 부하 제한을 기준으로 구매하십시오. 평판이 좋은 피팅은 WLL 내에서 무기한 안전하게 작동합니다. 예상되는 최대 동적 부하에 대해 최소 2:1의 안전 계수를 설계해야 합니다. Vang 블록에 1,000파운드의 힘이 가해지면 2,000파운드 WLL 등급의 러그를 지정하십시오.
공급업체 평가에서는 마케팅 주장 그 이상을 살펴봐야 합니다. 엄격한 기술 데이터와 애프터마켓 지원을 바탕으로 제조업체를 최종 후보로 지정합니다. 공급업체를 선택할 때 다음 기준을 고려하십시오.
안전한 항해는 항상 장비 시스템 내에서 가장 약한 링크에 의존합니다. 붐 하드웨어는 격렬한 동적 부하와 지속적인 주기적 피로를 견뎌냅니다. 이러한 중요한 구조 구성 요소를 업그레이드할 때 사양을 타협해서는 안 됩니다. 재료 강도, 갈바닉 절연, 정밀한 치수 맞춤의 균형을 통해 장비가 압력을 받는 상황에서도 완벽하게 작동하도록 보장합니다.
선박의 무결성을 확보하기 위해 즉각적인 조치를 취하십시오. 다음 항해 전에 현재 구즈넥 및 뱅 피팅에 대한 전체 육안 검사를 예약하세요. 디지털 캘리퍼스를 사용하여 기존 핀의 미세 마모 또는 신장을 측정합니다. 고하중 하드웨어 구매를 마무리하기 전에 항상 전문 리거와 상담하여 마스트와 붐이 업그레이드된 하중을 안전하게 처리할 수 있는지 확인하세요.
A: 시즌 전과 악천후 항해 직후에 상세한 육안 검사를 실시하십시오. 가는 균열, 길쭉한 핀 구멍, 사라진 코터 링을 찾으세요. 수명주기 기대치는 연대기적 연령보다는 순환적 피로에 전적으로 의존합니다. 근해 선박은 주말 순양함보다 훨씬 빨리 교체해야 합니다. 의심되는 하드웨어를 즉시 교체하십시오.
A: 하드웨어를 혼합하면 위험한 로드 이동 위험이 발생합니다. 거대한 뱅 러그 설치와 같은 단일 구성 요소를 업그레이드하면 응력 분포가 변경됩니다. 업그레이드된 부품은 힘을 쉽게 처리하지만 치명적인 하중을 더 약하고 오래된 마스트 브래킷으로 전달합니다. 항상 연결된 시스템을 함께 업그레이드하십시오.
답변: 공장에서 압착되는 스웨이지 피팅은 간소화된 프로파일과 영구적인 기계 압착 신뢰성을 제공합니다. 바람을 줄여주지만 설치하려면 전문 기계가 필요합니다. 기계식 터미널은 내부 압축 콘을 사용합니다. 부피가 커 보이지만 기본 수공구를 사용하여 DIY 설치 및 현장 수리가 가능합니다. 둘 다 올바르게 설치하면 탁월한 파괴 강도를 제공합니다.
A: 마손은 마찰과 강한 장력으로 인해 스테인리스 스틸 스레드가 서로 냉간 용접될 때 발생합니다. 이는 리그 장력 조정 중에 자주 발생합니다. 미세한 표면 피크가 영구적으로 결합되어 고정됩니다. 장력을 가하기 전에 모든 스테인리스-스테인레스 접촉점에 특수 해양 나사산 윤활제나 Tef-Gel을 도포해야 합니다.
