악천후에서 조향 제어력을 잃는 것만큼 두려움을 유발하는 바다에서의 시나리오는 거의 없습니다. 방향타 고장은 선박이 직면할 수 있는 가장 재앙적이고 위험한 상황 중 하나입니다. 이 중요한 하드웨어를 업그레이드하거나 교체하는 것은 결코 예산 절감에 적합한 영역이 아닙니다.
안정적인 조향 메커니즘에는 정밀 엔지니어링, 완벽한 정렬 및 견고한 재료가 필요합니다. 극심한 전단 하중으로 인해 열악한 구성품이 파손되면 그로 인한 손상으로 인해 선박 무결성과 승무원 안전이 모두 손상됩니다. 전문 선원들은 흘수선 아래에 작용하는 엄청난 힘을 이해합니다.
이 포괄적인 가이드는 해양 조향 시스템의 필수 구조를 분석합니다. 재료 무결성을 평가하고 심각한 설치 위험을 방지하는 방법을 배우게 됩니다. 또한 다음 수리 또는 새 빌드 프로젝트에 필요한 정확한 구성 요소를 지정하는 방법도 설명합니다.

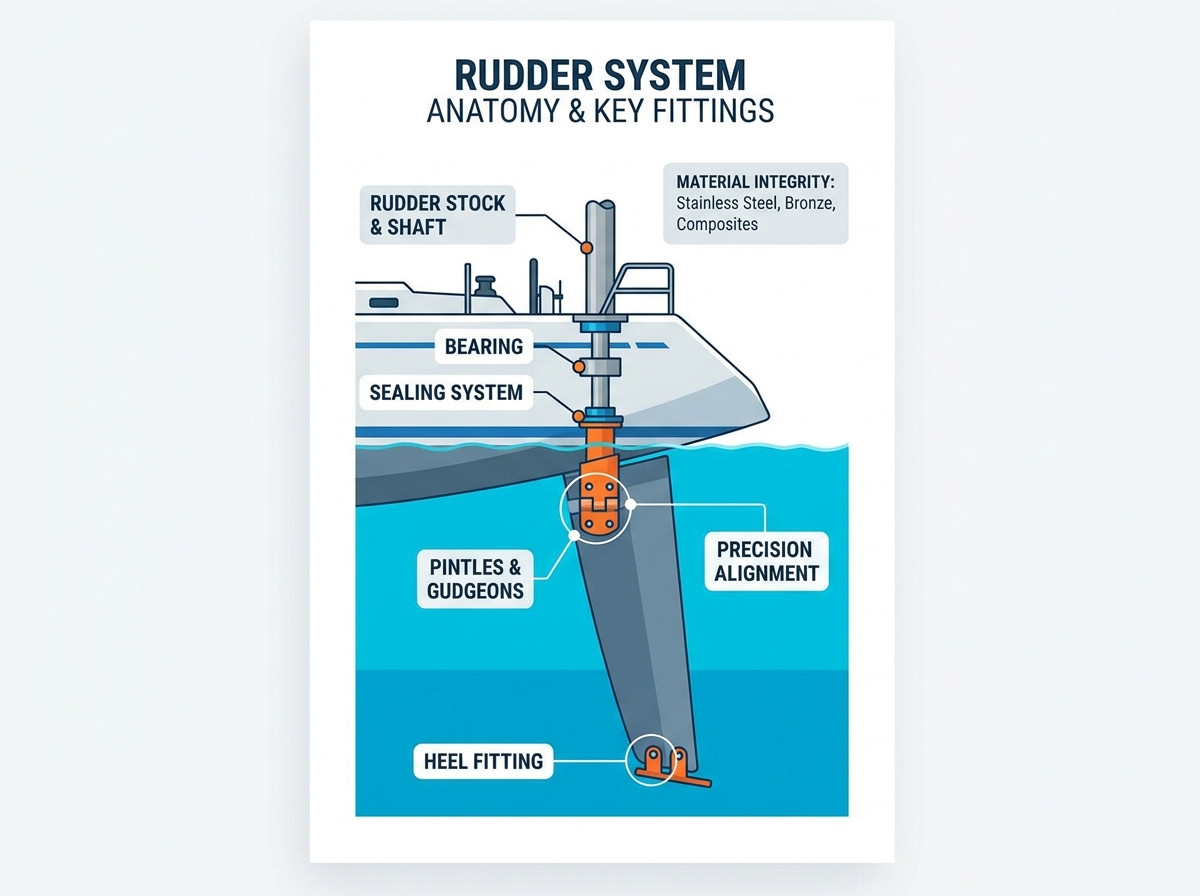

조향 시스템의 기본 부분을 이해하면 필수적인 기본 전문 지식이 확립됩니다. 각 구성 요소가 구조적 응력을 처리하는 방법을 인식해야 합니다. 고품질 요트 피팅은 엄청난 유체역학적 압력 하에서도 원활한 작동을 보장합니다.

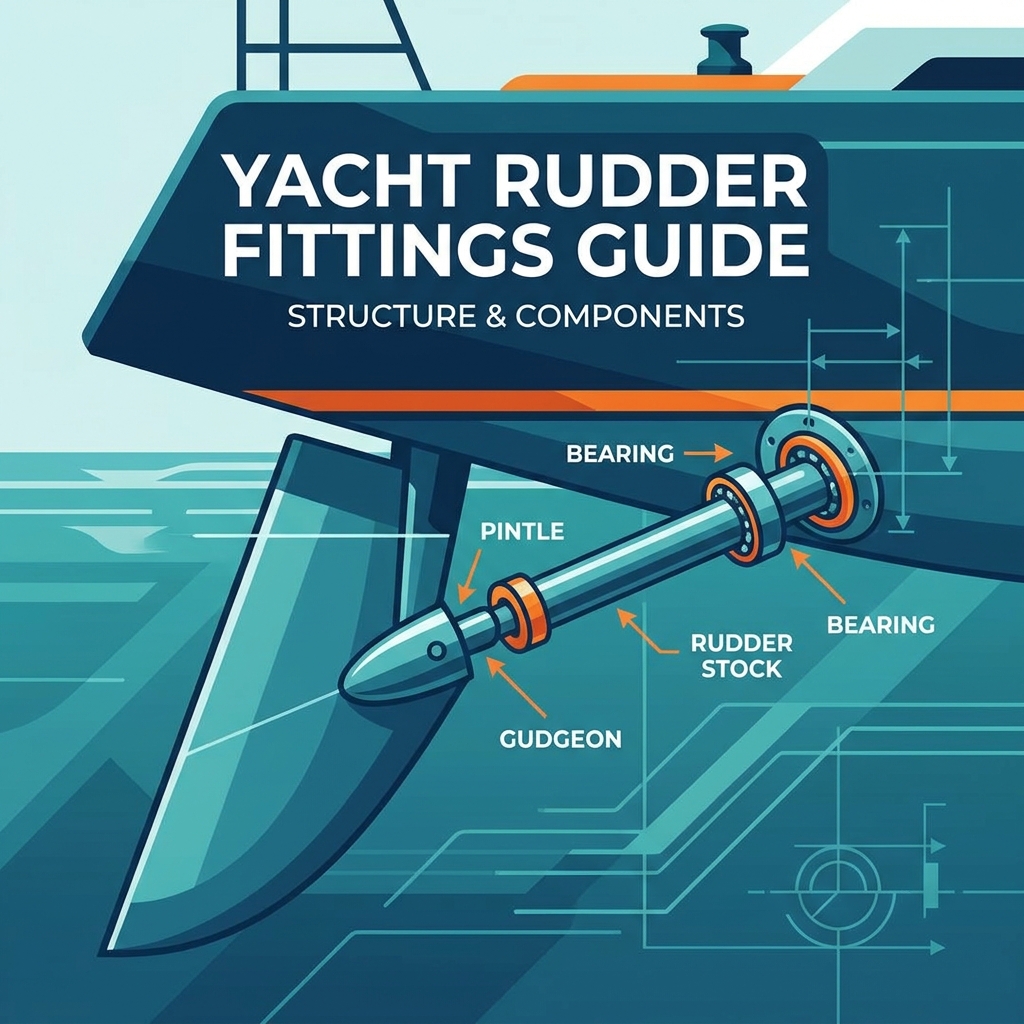

코어 힌지 메커니즘은 핀틀과 거전을 사용합니다. 핀틀은 수핀 역할을 합니다. 담수어는 여성의 집 역할을 합니다. 이들은 1차 수평 전단 하중을 받습니다. 파도가 블레이드에 부딪힐 때 이 피팅은 힘을 트랜섬으로 분산시킵니다. 물리적 하중 모델은 핀틀 핀 바닥에 응력이 집중되는 것을 보여줍니다. 무거운 기동 중에 갑작스러운 전단 파손을 방지하려면 강력한 엔지니어링이 필요합니다.
방향타 스톡은 중앙 척추 역할을 합니다. 수중 블레이드를 내부 조향 메커니즘에 연결합니다. 엔지니어는 토크 허용 오차를 엄격하게 평가해야 합니다. 가장 취약한 전환 지점은 재고가 선체에 들어가는 바로 그 지점에 존재합니다. 극도의 회전력이 이 지점에 집중됩니다. 샤프트는 절대적인 구조적 강성을 유지하면서 이러한 비틀림 하중을 견뎌야 합니다. 스톡이 휘어지면 즉각적인 베어링 정렬 불량이 발생합니다.
베어링은 회전 스톡과 고정 선체 튜브 사이의 마찰을 줄입니다. 일반적으로 롤러 베어링과 자가 윤활식 플레인 베어링으로 분류됩니다. Delrin이나 Vesconite와 같은 고급 폴리머는 탁월한 자기 윤활 특성을 제공합니다. 최소한의 유지 관리가 필요합니다. 롤러 베어링은 놀라울 정도로 부드러운 조타 피드백을 제공하지만 엄격한 유지 관리 일정이 필요합니다. 선택은 허용되는 마찰 하중과 원하는 유지 관리 루틴에 따라 크게 달라집니다.
구조적 지지 변형은 전적으로 특정 블레이드 설계에 따라 달라집니다. Skeg-hung 구성은 낮은 뒤꿈치 피팅에 의존합니다. 이 피팅은 어셈블리의 하단 무게를 지탱합니다. 수중 충격으로부터 블레이드를 보호합니다. 스페이드 방향타에는 이 바닥 지지대가 전혀 없습니다. 그들은 전적으로 강화된 내부 재고에 의존합니다. 힐 피팅은 지속적인 마모력을 견디기 위해 견고한 청동 또는 스테인리스 스틸을 포함해야 합니다.
재료 선택은 스티어링 시스템의 궁극적인 신뢰성을 정의합니다. 가혹한 바닷물 부식에 대비하여 순전한 강도의 균형을 유지해야 합니다. 평가하려면 요트 방향타 부품을 해양 야금에 엄격한 초점을 맞춰야 합니다.
해양 등급의 스테인리스 스틸이 업계 표준을 지배하고 있습니다. 건축업자들은 우수한 인장 강도를 위해 316L 및 듀플렉스 합금을 널리 사용합니다. 그러나 피팅 저항 등가 지수(PREN)를 확인해야 합니다. PREN이 높을수록 국부적인 피팅에 대한 저항성이 더 우수함을 나타냅니다. 스테인레스 스틸은 보호 크롬 산화물 층을 유지하기 위해 산소가 필요합니다. 젖은 튜브 내부의 산소가 부족한 환경은 종종 급속한 틈새 부식을 유발합니다. 정기적인 검사는 여전히 매우 중요합니다.
청동 합금은 전통적인 구조에 놀라운 내구성을 제공합니다. 실리콘 청동은 우수한 내식성을 제공합니다. 망간 청동은 더 높은 인장 강도를 제공합니다. 합금을 선박의 갈바닉 프로필과 일치시켜야 합니다. 부적절한 합금을 조달하면 탈아연화의 심각한 위험이 발생합니다. 이 화학 공정은 금속에서 아연을 침출시킵니다. 부서지기 쉬운 다공성 구리 껍질이 남습니다. 적절한 합금 선택은 이러한 치명적인 구조적 저하를 방지합니다.
고성능 경주용 요트는 점점 더 고급 복합재에 의존하고 있습니다. 탄소섬유와 특수섬유유리가 기존의 중금속을 대체합니다. 이러한 소재는 상당한 무게 감소를 통해 엄청난 성능 향상을 제공합니다. 게다가 갈바닉 부식의 위험도 전혀 없습니다. 초기 엔지니어링에는 레이업 과정에서 엄격한 품질 관리가 필요합니다. 초기 제조 복잡성이 증가하는 반면, 그에 따른 무게 대비 강도 비율은 현대 보트 건조에서 타의 추종을 불허합니다.
갈바닉 절연은 급격한 수중 금속 분해를 방지합니다. 서로 다른 금속이 바닷물에서 상호 작용하면 파괴적인 전류가 형성됩니다. 덜 귀한 금속은 그 자체를 희생하고 빠르게 부식됩니다. 엄격한 격리 프로토콜을 구현해야 합니다. 호환되지 않는 금속을 분리하려면 유전체 장벽을 사용하십시오. 본딩 와이어를 희생 양극에 연결하면 중요한 구조 구성 요소가 보호됩니다. 이는 모든 선박의 기본적인 안전 고려 사항입니다.
표 1: 조향 부품의 재료 비교
| 재료 유형 | 주요 장점 | 주요 위험 요인 | 이상적인 용도 |
|---|---|---|---|
| 316L 스테인레스 스틸 | 높은 인장 강도 | 틈새 부식 | 현대 생산 순양함 |
| 실리콘 브론즈 | 우수한 내식성 | 높은 중량 | 전통적이고 고전적인 빌드 |
| 탄소 복합재 | 부식 없음, 경량 | 영향 취약성 | 고성능 레이싱 |
| 이중 스테인리스 | 우수한 내공식성 | 복잡한 가공 | 대형 배수량 해양 선박 |
신뢰할 수 있는 구성 요소를 조달하려면 회의적이고 증거 기반 접근 방식이 필요합니다. 평가할 수는 없습니다 . 미적인 것만을 기준으로 제조업체는 엄격한 인증을 통해 구조적 주장을 입증해야 합니다. 요트 용도의 피팅을
제조 기술은 내부 부품 무결성을 직접적으로 결정합니다. 값싼 주조 부품은 금속 내부에 미세한 다공성을 숨기는 경우가 많습니다. 이 다공성은 내부 약점을 만듭니다. 무거운 하중을 받는 경우 이러한 약점은 예측할 수 없는 치명적인 전단 파손을 유발합니다. 우리는 단조 또는 CNC 가공 부품을 강력히 옹호합니다. 이는 예측 가능한 입자 구조와 우수한 전단 강도를 제공합니다. 주조 부품을 사용해야 하는 경우 X-Ray 인증을 요구하여 내부 밀도를 확인하세요.
하중 요구 사항을 추측하는 것은 바다에서 비참한 결과로 이어집니다. 구성품 사양을 선박의 정확한 동적 하중과 일치시켜야 합니다. 계산에는 블레이드의 전체 표면적이 포함됩니다. 또한 최대 선체 속도와 전체 선박 변위도 고려합니다. 하드웨어의 순수 강도 등급은 이러한 결합된 힘을 크게 초과해야 합니다. 해양 건축가와 상담하면 극한 상황에서도 안전 마진이 견고하게 유지됩니다.
평판이 좋은 제조업체는 자사 제품에 대해 독립적인 테스트를 실시합니다. ABS, Lloyd's Register 또는 ISO와 같은 공인 기관의 인증을 찾아보세요. 이 마크는 제품이 엄격한 해양 공학 표준을 충족함을 보장합니다. 고품질 요트 설비 및 하드웨어 공급업체는 투명하게 운영됩니다. 요청 시 재료 공장 인증서를 즉시 제공합니다. 문서화되지 않은 구조적 하드웨어를 흘수선 아래에 설치하지 마십시오.
오래된 선박을 개조하는 데 종종 소싱 문제가 발생합니다. 표준화된 생산 라인은 현대식 보트를 위한 비용 효율적인 솔루션을 제공합니다. 그러나 오래된 설계에는 고유한 치수가 필요한 경우가 많습니다. 이러한 경우 맞춤형 CNC 가공 부품 시운전이 필요합니다. 맞춤형 제작으로 정확한 장착이 보장됩니다. 표준화된 구성 요소를 수용하기 위해 선체 구조를 위험하게 수정할 필요가 없습니다. 항상 구성 요소 가용성보다 구조적 무결성을 우선시하십시오.
최고의 하드웨어라도 부적절하게 설치되면 빠르게 실패합니다. 설치에는 세심한 주의가 필요합니다. 숙련된 조선공은 부품 선택만큼 실행이 중요하다는 것을 알고 있습니다.
포스트를 선체에 안전하게 연결하려면 완벽한 밀봉 시스템이 필요합니다. 여기에 물이 유입되면 선박 전체가 위협을 받습니다. 튜브, 패킹 글랜드 및 요트 스킨 피팅 사이에 중요한 관계를 설정해야 합니다 . 고품질 씰은 샤프트가 자유롭게 회전할 수 있도록 하면서 방수 무결성을 유지합니다. 누수 방지 씰은 뛰어난 보호 기능을 제공합니다. 전통적인 아마 패킹 글랜드는 해양 순양함을 위한 안정적이고 조정 가능한 백업 옵션을 제공합니다.
트랜섬과 내부 격벽은 국부적인 전단력만으로는 지원할 수 없습니다. 이러한 막대한 하중을 더 넓은 표면적에 분산시켜야 합니다. 우리는 이러한 목적으로 튼튼한 백킹 플레이트를 사용합니다. 두꺼운 G10 유리섬유 또는 무거운 스테인리스 스틸 플레이트가 이러한 역할을 완벽하게 수행합니다. 이는 하드웨어가 유리 섬유 코어를 분쇄하는 것을 방지합니다. 적절한 하중 분배는 격렬한 조향 조작 중에도 선체 매트릭스가 그대로 유지되도록 보장합니다.
정렬 불량은 조향 시스템의 조용한 파괴자입니다. 단 1밀리미터의 오차라도 심각한 결속을 유발합니다. 이로 인해 조종 장치에 불필요하게 무거운 스티어링 피드백이 생성됩니다. 더 나쁜 것은 베어링이 빠르고 고르지 않게 파괴된다는 점입니다. 정밀한 정렬에는 전문적인 도구와 엄청난 인내가 필요합니다. 설치자는 모든 구성 요소를 임시로 건조 설치해야 합니다. 최종 토크와 실런트 적용을 시작하기 전에 완벽한 수직 형상을 검증해야 합니다.
올바른 침구 구성품을 선택하면 위험한 수중 누출을 예방할 수 있습니다. 해양 실란트에 대한 오해를 해소하는 것은 안전을 위해 매우 중요합니다. 고하중 수중 하드웨어에는 표준 실리콘을 사용하지 마십시오. 폴리우레탄 접착제는 엄청난 영구 접착 강도를 제공합니다. 폴리설파이드 실런트는 나중에 제거해야 할 부품에 탁월한 방수 유연성을 제공합니다. 화합물의 화학적 특성을 피팅의 특정 물리적 요구 사항에 맞춰야 합니다.
스티어링 메커니즘은 상호 연결된 생태계로 작동합니다. 상단 컨트롤을 고려하지 않고는 수중 부품을 평가할 수 없습니다. 시스템 통합으로 안정적인 확장성을 보장합니다.
수중 구성 요소에서 조타 장치 제어로 전환하려면 강력한 엔지니어링이 필요합니다. 기본 재고는 내부 조정 메커니즘과 원활하게 연결되어야 합니다.
이러한 연결에는 지속적인 검사가 필요합니다. 여기서 실패하면 조타 장치가 블레이드에서 완전히 분리됩니다.
조향 제어 라인을 평가하면 비상 준비가 보장됩니다. 기본 시스템 오류가 발생하기 전에 이에 대한 계획을 세워야 합니다.
비상선의 마찰을 최소화하면 위기 상황에서 보트를 수동으로 조종할 수 있습니다.
포괄적인 개조에는 시각적, 기능적 시너지가 필요합니다. 모든 상단 설치에서 미적 일관성을 보장합니다. 고품질 데크 부품은 요트용 수중 구성 요소의 금속 등급과 일치해야 합니다. 용기 전체에 다양한 등급의 스테인레스강을 혼합하면 유지 관리가 복잡해집니다. 데크 하드웨어를 표준화하면 예비 부품 재고가 단순화됩니다. 또한 요트의 전반적인 전문적 마감을 향상시킵니다.
안정적인 조향 시스템을 확보하려면 엔지니어링 원칙을 엄격히 준수해야 합니다. 인증된 재료와 검증된 제조 방법을 우선시해야 합니다. 저렴하고 검증되지 않은 주조 부품은 항상 피하십시오. 선택한 하드웨어가 선박의 특정 동적 하중 계산과 완벽하게 일치하는지 확인하십시오. 사전 근면은 바다에서의 치명적인 실패를 방지합니다.
실행이 성공을 좌우한다는 것을 기억하세요. 완벽한 설치 정밀도는 프리미엄 부품 품질을 구매하는 것만큼 중요합니다. 미세한 정렬 불량은 사용 가능한 최고의 베어링을 파괴합니다. 모든 축을 완벽하게 정렬하는 데 시간을 투자하십시오.
부품을 구매하기 전에 전문가에게 문의하세요. 조선공학자나 자격을 갖춘 해양 조사관의 도움을 받는 것이 좋습니다. 그들은 정확한 순하중을 계산하고 향후 프로젝트에 대한 올바른 하드웨어 치수를 지정할 수 있습니다.
A: 연간 운반 중에 종합적인 육안 검사를 권장합니다. 측면 유격, 베어링 마모 및 씰 주변의 눈물 흔적을 확인하십시오. 5년마다 모든 스테인리스강 부품에 대해 염료 침투 테스트 또는 X-Ray 검사를 수행하십시오. 이는 숨겨진 내부 응력 균열을 조기에 감지합니다.
A: 수중에서 이러한 금속을 혼합하면 심각한 갈바닉 부식 위험이 발생합니다. 귀금속이 덜한 금속은 빠르게 분해됩니다. 재료를 혼합해야 하는 경우 엄격한 유전체 절연 장벽을 사용해야 합니다. 또한 구성 요소를 보호하려면 공격적인 희생 양극 결합 시스템을 구현해야 합니다.
A: 스테인리스강의 틈새 부식은 여전히 재료 파손의 주요 원인입니다. 이는 방향타 튜브 내부의 습하고 산소가 부족한 환경에서 발생합니다. 또한 부적절한 설치 정렬로 인한 충격 손상과 금속 피로로 인해 베어링과 전단 핀이 파손되는 경우가 많습니다.
A: 소형 보트의 간단한 핀틀을 교체하는 것은 DIYer에게 매우 적합합니다. 그러나 대형 해양 크루즈 요트의 무거운 하드웨어를 교체하는 것은 매우 위험합니다. 정밀하고 전문적인 정렬 도구, 구조용 유리 섬유 보강재 및 무거운 리프팅 장비가 필요합니다. 정렬이 잘못되면 시스템이 빠르게 파괴됩니다.
