해양 레일 및 피팅 가이드

바다 밖에서 표준 소매 등급 금속은 가혹한 바닷물 환경에서 빠르게 분해됩니다. 이러한 급속한 악화는 구조적 결함, 심각한 안전 위험 및 엄청나게 비용이 많이 드는 데크 수리로 빠르게 이어집니다. 를 적절하게 평가하려면 해양 하드웨어 반짝이고 광택이 나는 마감 그 이상을 바라볼 필요가 있습니다. 대신, 야금학적 구성, 정확한 정격 하중 데이터 및 정확한 치수 호환성을 신중하게 평가해야 합니다. 이러한 특정 엔지니어링 요소를 간과하면 선박이 해안에서 수 마일 떨어진 곳에서 위험한 고장에 노출될 수 있습니다. 이 가이드는 필수 해양 레일 구성 요소를 지정, 선택 및 설치하기 위한 명확하고 실행 가능한 프레임워크를 제공합니다. 귀하의 투자를 보호하기 위해 전문적인 데크 피팅, 장비 고정 및 적절한 장착 전략을 탐구할 것입니다. 하드웨어 사양을 운영 환경에 맞게 조정하는 방법을 정확하게 학습하여 물 위에서 장기적인 신뢰성과 안전을 보장합니다.

주요 시사점

• 재료 구성에 따라 수명이 결정됩니다. 316 등급 스테인리스 스틸은 바닷물 노출에 대한 타협할 수 없는 표준입니다.

• 구조적 무결성을 보장하려면 튜브 직경(일반적으로 7/8인치 또는 1인치)과 벽 두께가 선택한 레일 피팅 베이스와 정확하게 일치해야 합니다.

• 특수 선박 하드웨어(예: 스키 보트 ​​하드웨어 및 요트 데크 피팅)에는 작동 스트레스에 따라 다양한 하중 지지 평가가 필요합니다.

• 부적절한 설치는 대부분의 하드웨어 오류를 설명합니다. 갈바니 부식 및 방수 밀봉을 관리하는 것은 하드웨어 자체만큼 중요합니다.

평가 기준: 물질 구성 및 해양 환경

재료 선택은 근본적으로 구성 요소가 바닷물에서 살아남는 방법을 결정합니다. 우리는 316등급 스테인리스강을 해양 환경의 절대적인 기준으로 간주합니다. 몰리브덴이 함유되어 있습니다. 이 추가된 화학 원소는 바닷물에서 발견되는 공격적인 염화물에 대한 내공식성을 극적으로 향상시킵니다. 반대로 304 스테인리스 스틸에는 이러한 특정 보호 기능이 부족합니다. 해안에 노출된 후 곧 "차 얼룩"과 급속한 표면 녹이 발생합니다. 외부 데크 사용에는 304 스테인리스를 피해야 합니다.

대안이 존재하지만 신중한 적용이 필요합니다. 제조업체는 예산 친화적인 하드웨어를 위해 크롬 도금 Zamak을 사용하는 경우가 많습니다. 담수호나 스트레스가 적은 실내 캐빈에서만 Zamak을 사용해야 합니다. 해양 등급 알루미늄은 현대식 선박에 탁월한 중량 절감 효과를 제공합니다. 그러나 갈바닉 부식을 방지하려면 다른 금속과의 세심한 물리적 격리가 필요합니다. 오늘날 고급 복합재는 인상적인 무게 대비 강도 비율을 제공합니다. 우리는 이러한 복합재를 현대 클릿과 특수 블록에서 자주 볼 수 있지만 광택 강철의 전통적인 시각적 매력은 부족합니다.

표면 마감은 코어 합금만큼 중요합니다. 전해연마는 여전히 해양 금속의 고급 표면 처리로 남아 있습니다. 이 전기화학 공정은 미세한 표면 불순물을 제거합니다. 그 뒤에는 부드럽고 크롬이 풍부한 산화물 층이 남습니다. 뛰어난 마감 처리로 유지 관리 주기가 크게 연장됩니다. 소금 결정을 적극적으로 밀어내고 시즌이 지나도 데크를 깨끗한 상태로 유지하는 데 필요한 무거운 수동 연마 작업을 최소화합니다.

코어 레일 피팅 분류: 튜브, 마운트 및 형상

구성 요소의 크기를 정확하게 조정하면 하중이 가해질 때 발생할 수 있는 치명적인 레일 고장을 방지할 수 있습니다. 주문하기 전에 외경(OD)을 정확하게 측정해야 합니다 레일 피팅을 . 해양 산업은 7/8인치 및 1인치 튜빙 표준에 크게 의존합니다. 7/8인치에서 1인치 튜빙으로 이동하면 구조적 강성이 기하급수적으로 증가합니다. 큰 파도의 영향을 받는 해양 선박의 경우 항상 1인치 하드웨어를 지정해야 합니다.

베이스 선택은 정확한 데크 공간과 장착 각도에 따라 달라집니다. 일반적으로 직사각형, 원형, 범용 베이스 중에서 선택합니다. 직사각형 베이스는 좁은 군벽을 따라 하중을 효과적으로 분산시킵니다. 원형 베이스는 수직 지지대에 대칭적인 응력 분포를 제공합니다. 항상 베이스 각도를 데크 캠버와 일치시키십시오. 일반적인 구성에는 30도, 60도 및 90도 마운트가 포함됩니다. 각도가 맞지 않으면 피팅에 심각한 굽힘 응력이 가해집니다.

연결에는 신중한 관절 계획이 필요합니다. 티, 엘보우 및 힌지형 조 슬라이드가 레일 시스템의 골격을 형성합니다. 고하중 레일은 절대적인 안전을 위해 관통 볼트 구성을 요구합니다. 고정나사 메커니즘은 가벼운 용도에 적합합니다. 그러나 엔진 진동이 심하면 쉽게 뒤로 물러날 수 있습니다. 고정 나사가 물리적으로 접촉하는 부분에 튜빙을 움푹 패이게 하는 것이 좋습니다. 이 간단한 단계는 피팅이 압력을 받아 미끄러지는 것을 방지합니다.

캔버스 또는 비미니 상의와 통합하려면 2차 계획이 필요합니다. 기본 레일 구조는 추가 아이 엔드와 데크 힌지를 지원하는 경우가 많습니다. 이러한 보조 마운트가 메인 레일의 구조적 강성을 손상시키지 않는지 확인해야 합니다.

선박별 하드웨어 구성 및 부하 요구 사항

다양한 선박은 매우 다양한 작동 스트레스를 발생시킵니다. 하드웨어 선택은 이러한 고유한 로드 요구 사항을 정확하게 반영해야 합니다. 모든 경우에 적용되는 단일한 접근 방식은 필연적으로 기계적 오류로 이어집니다.

배수량이 많은 선박에는 고도로 전문화된 구성품이 필요합니다. 선택할 때 요트 데크 피팅을 매립형 미학과 대규모 하중 정격을 우선시해야 합니다. 클리트, 초크 및 페어리드는 폭풍우 계류 중에 엄청난 압력을 받습니다. 이러한 피팅에는 고광택의 프리미엄 316 스테인리스 스틸이 필요합니다. 매립형 설계로 매끄럽고 현대적인 선박 라인을 유지하면서 데크에 걸려 넘어질 위험이 전혀 없습니다.

견인 스포츠는 완전히 다른 엔지니어링 과제를 제시합니다. 스키 보트 ​​하드웨어는 극한의 동적 충격 부하를 견뎌야 합니다. 웨이크보드 타워 마운트, 견고한 견인 링 및 견고한 손잡이 레일은 매일 반복적으로 작동합니다. 운동선수가 웨이크 밖에서 공격적으로 조각을 하면 수백 파운드의 갑작스러운 당기는 힘이 발생합니다. 탁월한 인장 강도와 피로 저항을 위해 이러한 특정 구성 요소를 평가해야 합니다. 표준 레크리에이션용 스파이크화는 이러한 격렬하고 반복적인 충격을 감당할 수 없습니다.

폰툰 보트에는 안전과 원활한 승객 흐름에 중점을 둔 하드웨어가 필요합니다. 교통량이 많은 탑승 구역에 대한 특수 보호 구성 요소를 평가하게 됩니다. 설치하는 것이 폰툰 사다리 힌지 가드를 중요합니다. 이 특정 부품은 무거운 탑승용 사다리를 배치하거나 보관할 때 심각한 끼임 지점을 안전하게 방지합니다. 또한 작동 중에 기계적 바인딩을 중지합니다. 가족 안전을 위한 설계는 레크리에이션 폰툰의 최우선 과제입니다.

특수 캐빈, 데크 및 리깅 구성품

레일에서 멀어지면 내부 및 리깅 구성 요소에도 동일한 주의가 필요합니다. 캐빈과 조타실은 바람, 부식성 물보라, 강렬한 자외선에 끊임없이 노출됩니다. 인테리어 선택이 매우 중요합니다.

객실을 안전하게 보호하려면 견고한 내후성이 필요합니다. 표준 주거용 자물쇠는 바다에서 즉시 작동하지 않습니다. 전용 해양 슬라이딩 창 래치를 지정해야 합니다 . 이러한 특수 메커니즘은 부식 방지 내부 스프링과 경화 폴리머 충격을 활용합니다. 거친 바다에서 위험한 물 침입을 방지합니다. 마찬가지로, 신뢰할 수 있는 해양 앞유리 하드웨어도 중요한 안전 역할을 합니다. 진동 방지 스탠드오프와 특수 잠금 패스너가 필요합니다. 해양 엔진은 강력한 조화 진동을 생성합니다. 장착 하드웨어에 적절한 고무 절연 개스킷이 없으면 이러한 진동으로 인해 앞유리가 쉽게 깨질 수 있습니다.

장비 구성 요소는 선박의 가장 위험한 하중을 처리합니다. 적절한 고정은 전적으로 견고한 해상 족쇄 에 달려 있습니다 . 활 족쇄, D 족쇄, 스냅 족쇄를 일상적으로 접하게 될 것입니다. 여기서 미학은 전혀 의미가 없습니다. 모든 구매 결정은 작업 하중 한계(WLL)와 절대 파괴 강도에 따라 결정되어야 합니다. 하중 등급이 앵커 체인의 요구 사항보다 떨어지면 고도로 광택이 나는 걸쇠는 쓸모가 없습니다. 샤클을 중요한 장비에 통합하기 전에 항상 스탬프가 찍힌 WLL을 확인하십시오.

구현 현실: 설치 실패 방지

지구상 최고의 구성 요소라도 잘못 설치하면 금방 고장이 납니다. 합금 선택만큼 설치 기술도 중요합니다. 많은 보트 사용자는 하드웨어 장착 중에 기본적인 화학 및 물리학을 무시합니다.

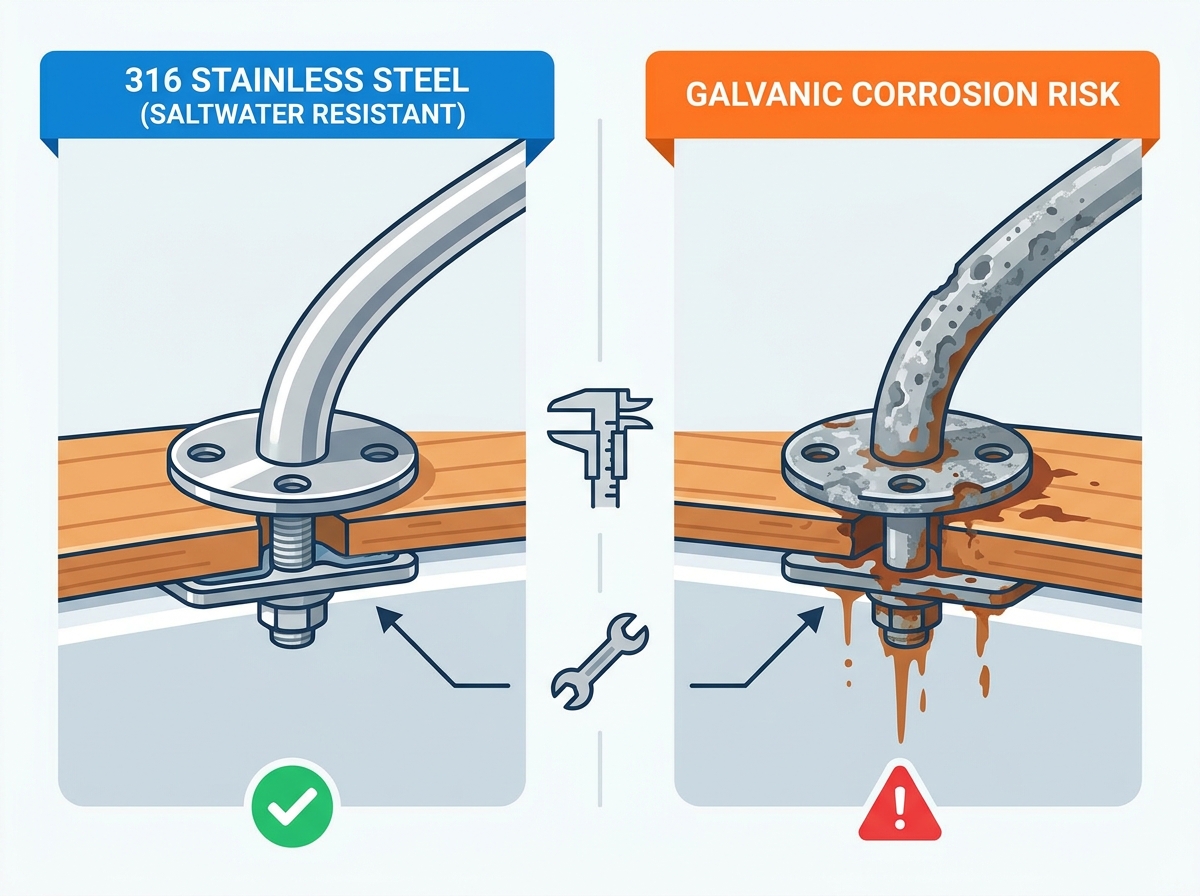

갈바닉 부식을 적극적으로 완화해야 합니다. 서로 다른 금속은 바닷물에서 공격적으로 반응합니다. 스테인레스 스틸 패스너를 알루미늄 레일에 직접 배치하면 파괴적인 배터리 효과가 발생합니다. 알루미늄은 빠르게 부식되어 하얀 가루로 부서집니다. 이러한 금속은 기계적으로 분리해야 합니다. 물리적 분리를 위해 나일론 와셔를 사용하는 것이 좋습니다. Tef-Gel 또는 Duralac과 같은 차단 페이스트를 나사산에 직접 바르면 이러한 파괴적인 화학 반응이 중단됩니다.

물의 침입은 무엇보다 보트 코어를 빠르게 부패시킵니다. 표준 가정용 실리콘을 사용하고 싶은 유혹을 느낄 수도 있습니다. 이렇게 하지 마십시오. 해양 데크 응력으로 인해 실리콘이 완전히 파손됩니다. 탄성중합체 해양등급 폴리우레탄 또는 폴리에테르 밀봉재를 사용해야 합니다. 3M 4200 또는 5200과 같은 제품은 데크 관통 관통에 대한 업계 표준으로 사용됩니다. 고품질 부틸 테이프는 침구 데크 피팅에도 매우 효과적입니다. 영구적으로 유연성을 유지하며 습기를 적극적으로 차단합니다.

데크 피팅은 표면 아래에 상당한 구조적 보강이 필요합니다. 겔코트는 매우 부서지기 쉽습니다. 무거운 하중으로 인해 마운트 지점 주변에 거미줄이 쉽게 생길 수 있습니다. 모든 고응력 마운트 아래에는 지지판을 설치해야 합니다. 두꺼운 알루미늄 또는 G10 유리 섬유판을 사용하십시오. 이러한 백킹 플레이트는 훨씬 더 넓은 데크 영역에 걸쳐 클리트와 지지대의 엄청난 견인력을 분산시킵니다.

1. 실런트를 도포하기 전에 모든 구성 요소를 건식으로 고정하여 정확한 구멍 정렬을 확인하십시오.

2. 겔코트가 부서지는 것을 방지하기 위해 천공된 유리 섬유 구멍의 가장자리를 가볍게 모따기하십시오.

3. 하드웨어 베이스 바로 아래가 아닌 패스너 자루 주위에 해양 밀봉제를 넉넉하게 바릅니다.

4. 볼트를 단단히 조이되 초기 조임 단계에서 실런트를 모두 짜내지는 마십시오.

5. 하드웨어에 작동 부하를 가하기 전에 실란트가 완전히 경화되도록 하십시오.

공급업체 후보 목록: 구매 기준 및 다음 단계

평판이 좋은 공급업체로부터 부품을 조달하면 장기적인 성공이 보장됩니다. 시장에는 매년 값싼 모조 금속이 넘쳐납니다. 공급망에서 불량 공급업체를 필터링하는 방법을 정확히 알아야 합니다.

제품 설명에 명백한 위험 신호가 있는지 주의하세요. 모호한 재료 용어를 사용하는 공급업체를 피하세요. "녹슬지 않는 금속" 또는 "해양용 강철"과 같은 문구는 엄청나게 위험합니다. 평판이 좋은 공급업체는 "316L 스테인리스강"과 같은 특정 합금 등급을 명시적으로 명시하고 야금 기술을 뒷받침합니다.

추적성은 제조 품질을 입증합니다. 요청 시 명확한 야금 테스트 보고서를 제공하는 공급업체를 우선적으로 선택해야 합니다. 보증 조건에 대해 직접 물어보세요. 강력한 보증은 제조 공정에 대한 최고의 신뢰를 나타냅니다. 현지에서 접근 가능한 교체 부품을 보유하고 있는지 확인하세요. 단일 조 슬라이드가 파손되었다고 해서 전체 레일 시스템을 교체하고 싶지는 않습니다.

마지막으로 프로젝트 통합을 수용합니다. 단일 전문 유통업체로부터 전체 난간 시스템을 소싱하면 엄청난 물류 이점을 얻을 수 있습니다. 튜브, 피팅 및 패스너를 함께 구매하면 완벽한 치수 호환성이 보장됩니다. 또한 선박 전체에 시각적 일관성을 제공합니다. 단편적인 구매로 인해 광택이 일치하지 않고 스레드 피치가 다르며 매우 실망스러운 설치 지연이 발생하는 경우가 많습니다.

결론

선박의 구성 요소를 선택하는 것은 심각한 엔지니어링 결정입니다. 단순한 미적 업그레이드 그 이상입니다. 정확한 재료, 치수 공간 및 하중 프로필을 특정 해양 환경에 정확하게 일치시켜야 합니다. 합금 품질에 대한 모퉁이를 자르거나 구조적 지지판을 건너뛰는 것은 궁극적으로 선박 안전과 승객 복지를 손상시킵니다.

즉시 조치를 취하여 덱을 보호하세요. 먼저, 현재 데크 레이아웃을 철저하게 감사하고 부식되었거나 느슨한 부속품을 식별하십시오. 다음으로 디지털 캘리퍼스를 사용하여 기존 튜브 외경을 정확하게 측정합니다. 마지막으로 신뢰할 수 있는 전문 공급업체 카탈로그를 참조하여 포괄적인 부품 목록을 완성하세요. 오늘 하드웨어 시스템을 업그레이드하면 내일 안정적이고 스트레스 없는 탐색이 보장됩니다.

FAQ

질문: 7/8인치와 1인치 레일 피팅의 차이점은 무엇입니까?

A: 물리적 호환성과 전반적인 강도가 이 두 가지 일반적인 크기를 구분합니다. 피팅을 튜브 외부 직경에 완벽하게 맞춰야 합니다. 7/8인치는 가벼운 담수 사용에 적합하지만 1인치 튜빙은 훨씬 더 높은 구조적 강성을 제공합니다. 해양 응용 분야 및 무거운 그랩 레일에는 1인치 표준을 적극 권장합니다.

Q: 해양 하드웨어에 304 스테인리스 스틸을 사용할 수 있습니까?

A: 일반적으로 가혹한 해양 환경에서는 304 스테인리스 스틸을 피해야 합니다. 몰리브덴이 부족하여 염화물 구멍에 매우 취약합니다. 바닷물에 노출되면 보기 흉한 "차 얼룩"과 표면 녹이 발생합니다. 담수 환경이나 건조한 객실 내부 공간에서만 304를 안전하게 사용할 수 있습니다.

Q: 레일 피팅의 나사가 풀리는 것을 방지하려면 어떻게 해야 합니까?

A: 지속적인 엔진 진동과 선체 충격으로 인해 표준 고정 나사가 쉽게 풀립니다. 고정 나사가 접촉하는 부분에 튜브를 약간 움푹 패이게 해야 합니다. 이렇게 하면 물리적인 기계적 잠금 장치가 생성됩니다. 또한 항상 중간 강도의 해양 등급 나사 고정제를 바르십시오.

Q: 데크 하드웨어 베이스 아래에는 어떤 실런트를 사용해야 합니까?

A: 보트 데크에는 표준 가정용 실리콘을 사용하지 마십시오. 선체 굴곡을 견디는 데 필요한 접착력이 부족합니다. 3M 4200 또는 5200과 같은 탄성 해양 밀봉제를 사용해야 합니다. 고품질 해양 부틸 테이프는 또한 하드웨어 베이스에 우수하고 영구적으로 유연한 방수 기능을 제공합니다.
