요트 레일 및 가드레일 피팅 가이드

거친 바다에서 움직이는 갑판에 발을 딛는 것은 균형 그 이상을 테스트합니다. 해양 하드웨어의 절대적인 신뢰성을 테스트합니다. 요트 레일과 생명선은 중요한 안전 인프라 역할을 합니다. 이는 단순한 미학적 추가 그 이상입니다. 이러한 구성 요소를 업그레이드하는 것은 선택적인 유지 관리 작업이 아닙니다. 선박 소유자는 일반적으로 눈에 띄는 부식, 위험한 구조적 유격, 업데이트된 안전 규정 미준수 또는 대대적인 장비 업그레이드 수행으로 인해 교체가 필요한 상황에 직면합니다. 이러한 조기 경고 신호를 무시하면 해상에서 치명적인 실패가 발생하게 됩니다.

이 가이드는 전문 보트 사용자를 위해 맞춤화된 규정 준수 인식 기술 프레임워크를 제공합니다. 해양급 하드웨어를 효과적으로 평가, 선택 및 설치하는 방법을 정확하게 배우게 됩니다. 우리는 규제 준수, 구조적 요구 사항, 고급 자재 표준 및 실제 설치 현실을 분석합니다. 이러한 핵심 원칙을 이해함으로써 선박이 안전하고 항해에 적합하며 해양 문제에 대비할 수 있도록 보장합니다. 올바른 요트 피팅을 선택하면 궁극적으로 승무원을 안전하게 탑승시킬 수 있는 능력이 결정됩니다.

주요 시사점

• 하드웨어는 높이 및 정적 하중 용량에 대한 특정 해양 안전 표준(예: 여객선 또는 해양 경주 규칙에 대한 eCFR Title 46)을 충족하거나 초과해야 합니다.
• Type 316 스테인리스강은 내부식성에 대한 업계 기준으로 남아 있지만 틈새 부식을 방지하려면 적절한 합금 소싱이 중요합니다.
• 단일 피팅을 교체하면 시스템적인 약점이 드러나는 경우가 많습니다. 업그레이드 중에는 철저한 데크 코어 및 백킹 플레이트 검사가 필수입니다.
• 금속 피로 없이 안전한 구조적 통합을 보장하려면 기존 튜브(일반적으로 7/8' 또는 1')와 베이스 각도를 정확하게 측정해야 합니다.

요트 레일 피팅에 대한 규제 및 안전 표준

육안 검사로는 전체 내용을 알려주는 경우가 거의 없습니다. 하드웨어 무결성을 확인하기 위해 잠깐 훑어보는 것에만 의존할 수는 없습니다. 미세한 틈새 부식은 표면 손상이 나타나기 훨씬 전에 하중 용량을 손상시키는 경우가 많습니다. 스테인레스 스틸은 보호 크롬 산화물 층을 유지하기 위해 산소가 필요합니다. 와셔 아래나 기본 튜브 내부에 습기가 갇히면 산소 결핍이 발생합니다. 이 숨겨진 화학 반응은 구조적 핵심을 갉아먹습니다. 녹슨 줄무늬가 나타날 때쯤이면 금속은 이미 상당한 강도를 잃은 것입니다.

요트 레일 피팅을 확립된 규정 준수 프레임워크에 맞춰야 합니다 . eCFR(여객선의 경우 Title 46) 및 World Sailing Offshore 특별 규정과 같은 당국은 엄격한 기준을 규정합니다. 해양 경주의 경우 일반적으로 라이프라인의 최소 높이가 600mm(약 24인치)가 필요합니다. 규정은 또한 정적 하중 하에서 최대 처짐 한계를 지정합니다. 와이어 간격과 지지대 간격은 엄격한 지침을 준수하여 심각한 녹다운 중에 승무원이 틈새로 미끄러지는 것을 방지해야 합니다. 이러한 프레임워크를 따르면 단지 관료주의적인 틀을 선택하는 것이 아니라 안전이 보장됩니다.

실패 지표를 식별하려면 객관적인 기준이 필요합니다. 특정 경고 징후가 관찰되면 즉시 하드웨어를 교체해야 합니다. 시즌 전 점검 중에 다음과 같은 중요한 위험 신호를 주의하세요.

1. 흐르는 녹 줄무늬: 베이스에서 이어지는 갈색 얼룩은 내부 체결 부패를 나타냅니다.
2. 미세한 균열: 베이스 플레이트가 수직 튜브와 만나는 용접 지점을 자세히 살펴보십시오.
3. 수평 유격: 데크 베이스의 측면 움직임은 백플레이트 압축 또는 볼트 전단을 암시합니다.
4. 왜곡된 튜브: 난간의 구부러짐이나 주름으로 인해 길이 방향 강도가 저하됩니다.

보트 난간 액세서리의 핵심 카테고리

해양 난간은 매우 구체적인 크기 표준에 의존합니다. 교체 부품을 구매하기 전에 7/8인치와 1인치 튜브를 구별해야 합니다. 해안 순양함은 종종 7/8인치 튜빙을 사용합니다. 적당한 하중을 잘 처리하고 상단 무게를 줄입니다. 그러나 해양 응용 분야에는 1인치 튜빙이 필요합니다. 직경이 클수록 굽힘력에 대한 저항이 크게 증가합니다. 벽 두께도 매우 중요합니다. 내륙 호수에는 표준 0.049인치 벽이면 충분할 수 있습니다. 심각한 해양 선박은 승무원의 심한 충격을 견디기 위해 0.065인치 벽 두께가 필요합니다.

올바른 보트 난간 액세서리를 선택하려면 모듈식 구성과 맞춤형 용접 구성 중에서 결정해야 합니다. 모듈식 피팅은 놀라운 유연성을 제공합니다. 고정 나사로 고정된 티, 엘보 및 비미니 상단 조인트를 사용합니다. 하드 도킹 중에 단일 섹션이 구부러지면 간단히 볼트를 풀고 교체하면 됩니다. 맞춤형 용접 레일은 절대적인 강성을 제공합니다. 고정 나사와 움직이는 부품이 필요하지 않습니다. 이 매끄러운 구조는 뛰어난 강도를 만들어냅니다. 그러나 용접 시스템을 수리하려면 숙련된 제작자의 절단, 재용접 및 연마가 필요합니다.

시스템 비교: 모듈식 레일과 용접 레일

경첩과 탑승 게이트에는 특별한 주의가 필요합니다. 이러한 액세스 포인트는 연속 철도 시스템에 고유한 약한 링크를 도입합니다. 탑승구에 대한 엄격한 보안 메커니즘을 정의해야 합니다. 이중 잠금 디자인을 찾아보세요. 기본 걸쇠는 일상적인 잠금을 처리하고, 보조 잠금 핀은 실수로 열리는 것을 방지합니다. 승무원들은 정기적으로 이 게이트에 몸 전체의 체중을 기대게 됩니다. 거친 바다에서 단일 래치 고장이 발생하면 사람이 바다에 빠져 비상 사태가 발생할 수 있습니다. 항상 경량의 스탬프 대체품보다 튼튼한 주조 금속 게이트 힌지를 우선시하십시오.

범선 생명줄 지지대 및 베이스 평가

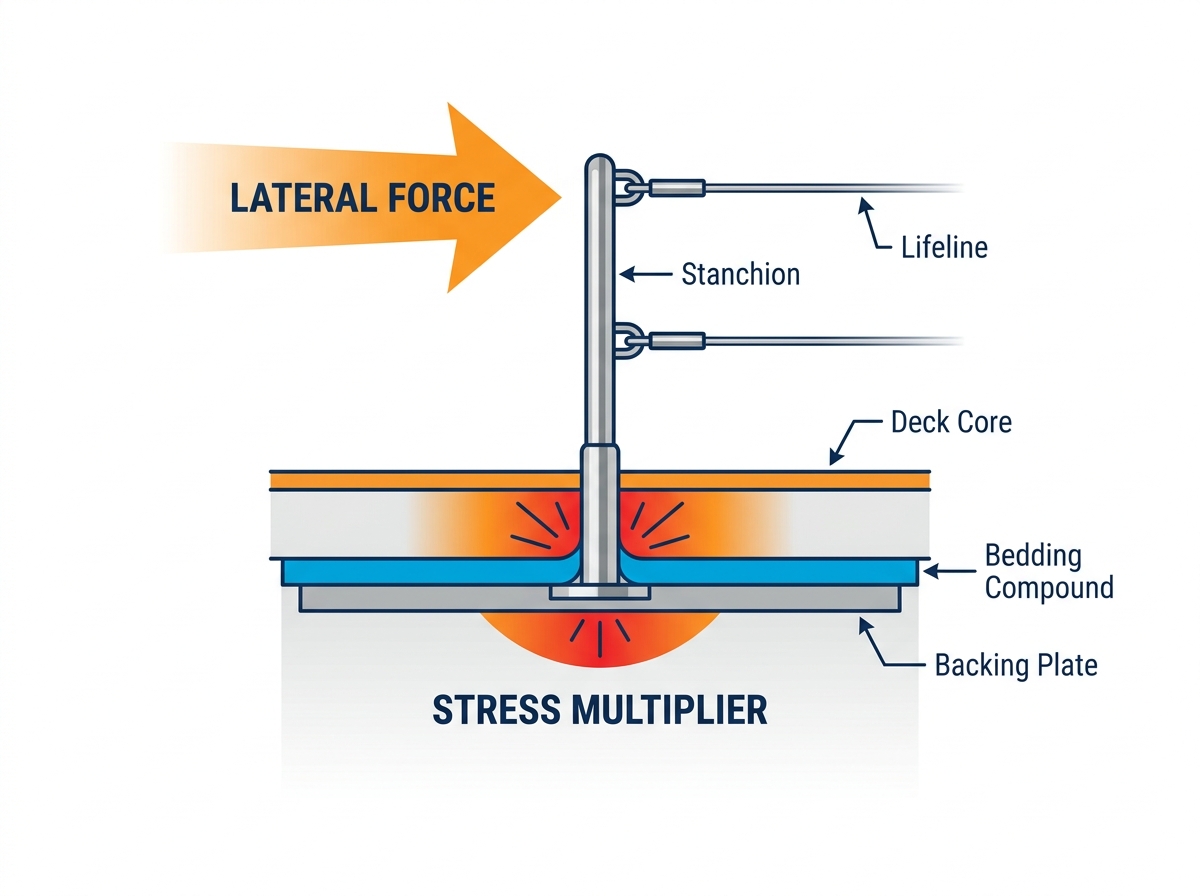

생명줄 지지대에 적용되는 엄청난 구조적 요구 사항을 이해해야 합니다. 전체 설정을 견고한 레버로 구성합니다. 추락하는 승무원이 상단 와이어에 부딪히면 측면 힘이 가해집니다. 이 힘은 수직 튜브 아래로 이동하고 데크 베이스에서 극적으로 증가합니다. 24인치 지지대는 데크를 지레처럼 지탱하는 역할을 합니다. 견고한 범선 구명줄 지지대를 설치하면 이러한 지렛대 힘이 유리섬유 적층판을 찢어내는 것을 방지할 수 있습니다. 베이스는 집중된 충격 하중을 넓은 표면적에 흡수하고 분산시켜야 합니다.

지지대 기본 구성은 데크 설계에 따라 다릅니다. 평평한 베이스, 각진 베이스, 토레일 장착 옵션을 만나보실 수 있습니다. 평평한 베이스는 평평한 데크에 수평으로 놓여 있습니다. 각진 베이스는 경사진 측면 데크를 수용합니다. 토 레일 마운트는 선체-데크 조인트의 알루미늄 돌출부에 직접 부착됩니다. 설치할 때 데크 캠버를 정확하게 일치시켜야 합니다 지지대 요트 설정을 . 평평한 베이스를 곡선 데크에 강제로 밀어 넣으면 장착 볼트에 심한 전단 응력이 가해지게 됩니다. 이러한 정렬 불량은 조기 피로와 불가피한 데크 누출을 유발합니다.

라이프라인 통합은 하드웨어 호환성을 결정합니다. 기존 시스템은 코팅되지 않은 1x19 스테인리스 스틸 와이어를 사용합니다. 이 와이어는 엄청난 마찰 저항성과 최소한의 신축성을 제공합니다. 그러나 현대 리깅 트렌드는 합성 대안을 선호합니다. 초고분자량 폴리에틸렌(Dyneema와 같은)은 적은 무게로 동일한 강도를 제공합니다. 합성재로 업그레이드하는 경우 지지대를 수정해야 합니다. Dyneema에는 완벽하게 매끄러운 페어리드가 필요합니다. 지지대 구멍 내부에 버가 있으면 하중을 받은 합성 섬유가 절단됩니다. 이러한 최신 라인을 보호하려면 전용 마찰 가드 또는 저마찰 페럴을 설치해야 합니다.

요트 가드 레일 피팅의 재료 선택

316형 스테인리스강은 여전히 ​​절대적인 산업 표준으로 남아 있습니다. 데크 수준의 하드웨어에는 304 스테인리스를 허용해서는 안 됩니다. 304는 담수에 적절하게 저항하지만 해양 환경에서는 비참하게 실패합니다. 선택하려면 요트 가드레일 피팅을 야금학에 대한 이해가 필요합니다. 그 비밀은 몰리브덴에 있습니다. 제조업체는 이 요소를 추가하여 316L 스테인레스 스틸을 만듭니다. 몰리브덴은 특히 염화물 구멍을 방지합니다. 바닷물 스프레이는 부식성 염화물로 레일을 지속적으로 코팅합니다. 몰리브덴이 없으면 미세한 구덩이가 즉시 형성되어 반짝이는 하드웨어가 녹슬고 약해진 위험 요소로 변합니다.

레거시 재료가 여전히 존재하지만 심각한 단점이 있습니다. 청동 피팅은 뛰어난 내식성과 고전적인 해상 미학을 제공합니다. 그러나 끊임없이 연마하지 않으면 녹색 녹청으로 산화됩니다. 크롬 도금 황동은 더욱 위험한 선택을 의미합니다. 크롬 마감은 쇼룸에서 매우 아름답게 보입니다. 그러나 소금이 작은 스크래치에 침투하면 밑에 있는 황동은 탈아연화됩니다. 피팅이 부서지기 쉽고 갑자기 파손됩니다. 기본 구조 가드레일에는 크롬 도금 황동을 완전히 사용하지 않아야 합니다.

합성 리깅 추세는 계속해서 생명줄 재료 선택을 재편하고 있습니다. 초고분자량 폴리에틸렌(UHMWPE)이 고성능 부문을 장악하고 있습니다. 놀라운 이점을 제공합니다. 합성 섬유는 보트 주변에서 무거운 금속 와이어를 제거하여 투구 추진력을 눈에 띄게 줄입니다. 또한 피부에 닿는 느낌이 더 부드럽습니다. 그러나 이러한 무게 절감과 실제 현실을 대조해야 합니다. UV 분해는 시간이 지남에 따라 합성 물질을 분해합니다. 햇빛에 노출되면 섬유질이 체계적으로 약화됩니다. 엄격한 검사 일정을 준수해야 합니다. 전문가들은 시각적 상태에 관계없이 3~5년마다 합성 생명줄을 교체할 것을 권장합니다.

요트 피팅 및 하드웨어 설치 현실

적절한 침구와 밀봉은 데크의 수명을 좌우합니다. 모든 볼트 구멍은 물이 들어갈 수 있는 잠재적인 진입점을 나타냅니다. 물이 유리 섬유 외피에 침투하면 발사 또는 합판 데크 코어가 흠뻑 젖습니다. 이로 인해 치명적인 코어 부패가 발생합니다. 데크 관통부를 밀봉하려면 정확한 프로토콜을 실행해야 합니다. 모든 볼트 샤프트 주위에 고품질 부틸 테이프 또는 고급 해양 폴리우레탄 실란트를 바르십시오. 유리섬유 구멍을 살짝 파서 실런트의 소형 O-링을 만듭니다. 너트를 단단히 조이되 실란트를 모두 짜내지는 마십시오. 최종 토크를 가하기 전에 완전히 경화되도록 하십시오.

백킹 플레이트는 협상할 수 없는 요구 사항입니다. 와셔만으로는 지지대의 막대한 지렛력을 지탱할 수 없습니다. 데크 아래에 대형 지지판을 설치해야 합니다. 이 플레이트는 국부적인 하중을 더 넓은 표면적에 분산시킵니다. G10 유리섬유 에폭시 라미네이트를 사용하는 것이 좋습니다. G10은 금속판의 부식 위험 없이 대규모 구조적 강성을 제공합니다. 금속을 선호한다면 대형 316 스테인리스 판을 사용하세요. 적절한 하중 분산은 겔코트 균열을 방지하고 레일에 발을 디딜 때 데크가 동적으로 휘어지는 것을 방지합니다.

갈바닉 절연으로 요트 부속품과 하드웨어를 보존합니다 . 바닷물 환경에서 서로 다른 금속을 결합하면 그 사이에 약한 전류가 흐릅니다. 귀금속이 덜한 금속은 빠르게 분해됩니다. 이러한 갈바닉 부식은 스테인레스 스틸 베이스를 알루미늄 발가락 레일에 장착할 때 흔히 발생합니다. 하드웨어를 보호하려면 이 전기 연결을 중단해야 합니다. 다음과 같은 필수 완화 단계를 따르십시오.

• 알루미늄을 통과하는 모든 스테인리스 볼트 나사산에 Tef-Gel 또는 이와 유사한 고착 방지 페이스트를 충분히 도포합니다.
• 스테인리스 볼트 헤드 아래에 나일론 또는 델린 절연 와셔를 삽입합니다.
• 스테인리스 베이스 플레이트와 알루미늄 장착 표면 사이에 정밀하게 절단된 고무 개스킷을 사용하십시오.
• 흰색 분말의 산화알루미늄 축적물이 있는지 매년 분리된 피팅을 검사하십시오.

결론

해양 하드웨어 기능을 주로 위험 관리 연습으로 평가합니다. 적절한 구성 요소 선택은 선박의 수명과 안전에 직접적인 영향을 미칩니다. 고품질 316 스테인리스 스틸, 두꺼운 튜브 및 세심한 설치 방법은 극한의 해양 조건에 대한 안정적인 방어를 형성합니다. 이러한 구조적 기반에서는 타협할 수 없습니다.

현재 난간 시스템을 즉시 감사하는 것이 좋습니다. 숨겨진 틈새 부식이 있는지 모든 베이스를 검사하고, 지지대의 측면 유격을 확인하고, 지지판이 하중을 효과적으로 분산하는지 확인하십시오. 바다가 당신을 위해 약점을 식별하기 전에 당신의 약점을 식별하십시오.

명확한 다음 단계에는 정확한 문서화가 포함됩니다. 기술 사양서를 참조하세요. 기존 튜브 직경을 측정하고 데크 각도를 꼼꼼하게 계산하세요. 정확한 데이터로 무장하면 향후 수년간 원활하고 구조적으로 건전한 통합을 보장하는 구성 요소를 자신있게 소싱할 수 있습니다.

FAQ

질문: 보트에 7/8" 또는 1" 난간 피팅이 필요한지 어떻게 결정합니까?

답변: 디지털 캘리퍼스 세트를 사용하여 기존 튜브의 외부 직경을 측정하십시오. 구부러지지 않은 파이프의 가장 넓은 부분 주위에 조를 놓습니다. 22.2mm에 가까운 판독값은 7/8인치 튜브를 나타내고 25.4mm는 1인치 시스템을 나타냅니다. 차이는 미묘하지만 구조적으로 중요하므로 시각적으로 추측하지 마십시오.

질문: 생명줄에 다양한 등급의 스테인레스 스틸을 혼합할 수 있나요?

A: 아니요. 성적을 혼합하는 것은 피해야 합니다. 습한 환경에서 304 및 316 스테인리스강을 결합하면 약한 갈바닉 커플이 생성됩니다. 낮은 등급의 304는 평소보다 더 빨리 부식됩니다. 또한 하드웨어를 혼합하면 전체 부하 등급이 손상되어 안전 경계에 예측할 수 없는 약한 링크가 생성됩니다.

질문: 요트 가드레일 피팅은 얼마나 자주 다시 설치해야 합니까?

A: 7~10년마다 침대 피팅을 다시 설치해야 합니다. 그러나 이 타임라인은 열대 기후나 해양 사용량이 많은 경우 가속화됩니다. 매년 데크를 검사하십시오. 백악질의 실란트, 베이스 주변의 헤어라인 젤코트 균열 또는 녹 줄무늬가 발견되면 하드웨어를 벗겨내고 즉시 다시 깔아 코어 부패를 방지하십시오.

질문: Dyneema 라이프라인은 해상 항해에 합법적인가요?

A: 네, 일반 크루즈용으로 법적으로 허용됩니다. 그러나 World Sailing과 같은 공식 경주 기관은 Dyneema에 관해 엄격한 권한을 갖고 있습니다. 특정 직경, UV 방지 코팅 및 승인된 접합 기술이 필요합니다. 경주에 참가하지 않더라도 경주 표준을 따르면 합성 라인이 최대 해양 안전 기준을 충족함을 보장합니다.
