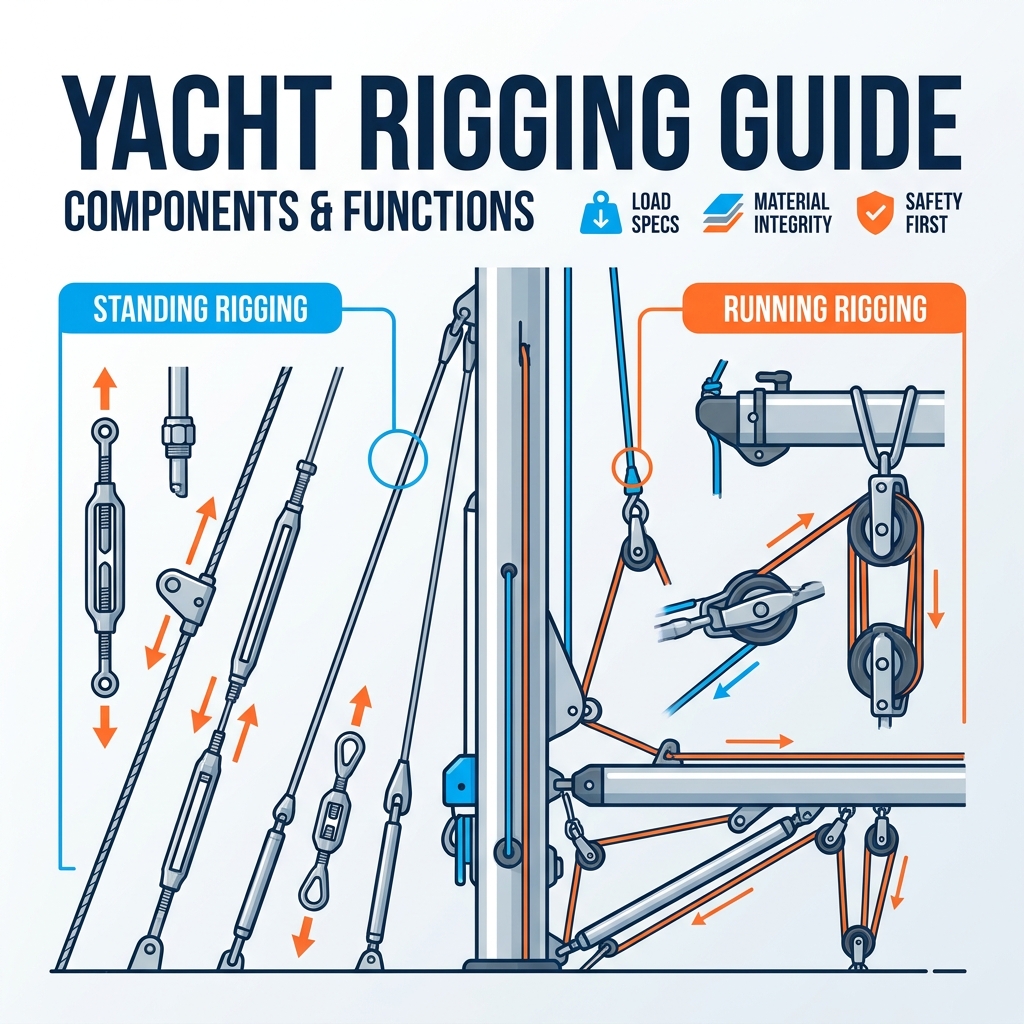

요트 리깅 시스템 가이드: 구성 요소 및 기능

장비의 하드웨어 오류는 경주나 캐주얼 크루즈에만 영향을 미치는 것이 아닙니다. 이는 치명적인 해체 위험이 있으며 막대한 안전 위험을 초래합니다. 해양 환경은 선박의 모든 핀, 터미널 및 와이어를 끊임없이 테스트합니다. 세련된 외관은 종종 깊은 구조적 약점을 숨깁니다. 우리는 보트 소유자, 수리 프로젝트 관리자 및 해양 기술자를 위해 특별히 이 가이드를 제공합니다. 중요한 업그레이드나 구조적 교체를 위해 하드웨어를 적극적으로 평가하고 있습니다. 동적 부하로 인해 하위 구성 요소에 오류가 발생하면 실제 물리적 위협에 직면하게 됩니다. 올바른 요트 부속품을 선택하려면 미적 마감 그 이상을 살펴봐야 합니다. 금속학적 무결성, 안전 작업 하중(SWL) 및 특정 기능 호환성을 꼼꼼하게 평가해야 합니다. 이 포괄적인 가이드는 선박의 고유한 장비 설계에 하드웨어를 일치시키는 방법을 정확하게 설명합니다. 우리는 검증 가능한 해양 현실과 마케팅 허세를 분리하는 방법을 탐구할 것입니다.

주요 시사점

• 미적 측면보다 하중 사양: 항상 표준 '해양 등급' 마케팅 라벨보다는 SWL(안전 작업 하중) 및 파괴 강도를 기준으로 하드웨어를 평가하십시오.
• 구성요소 호환성: 금속을 혼합하거나 기존 와이어 하드웨어를 현대 합성 리깅과 결합하면 심각한 마찰 및 갈바닉 부식 위험이 발생합니다.

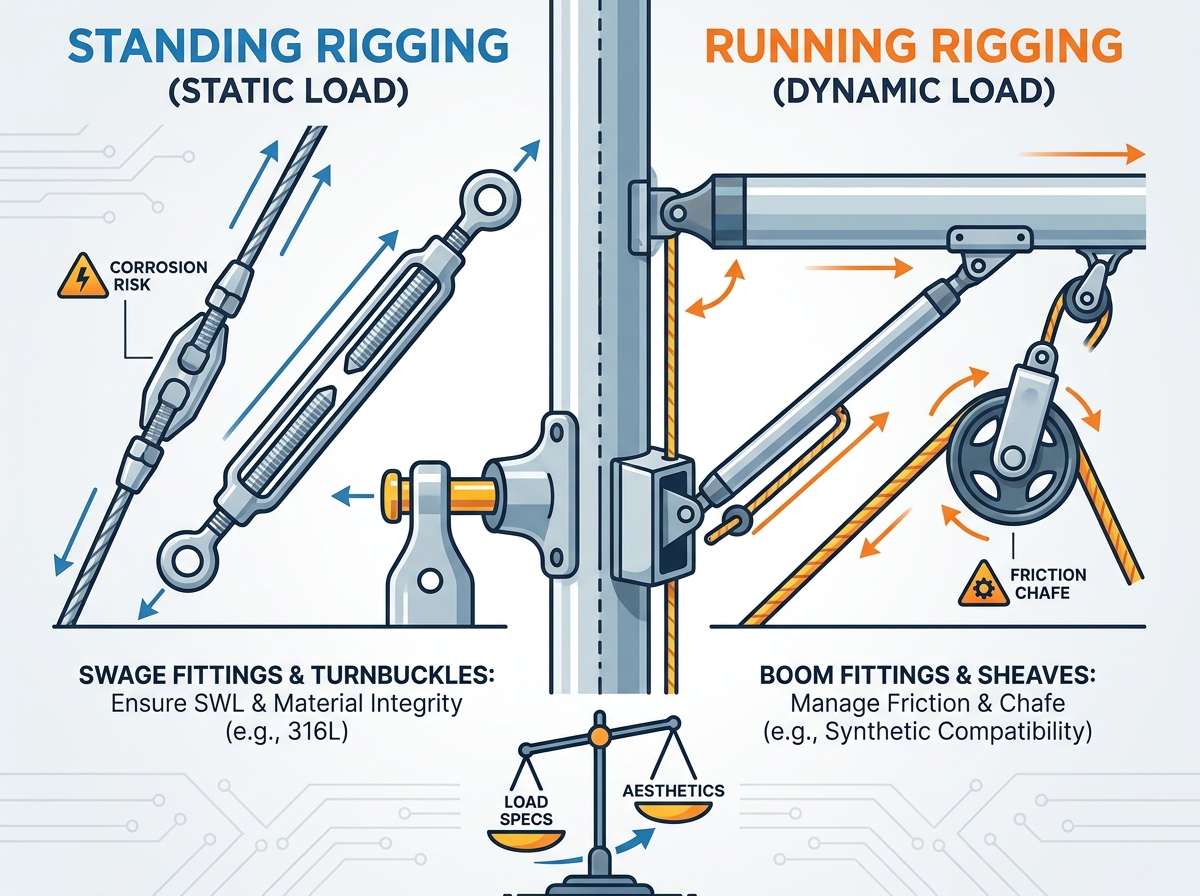

• 리깅 분류 문제: 스탠딩 리깅은 정적 하중 신뢰성(스웨이지, 턴버클)을 요구하는 반면, 러닝 리깅 하드웨어는 동적 마찰(시브, 붐 피팅)을 최소화해야 합니다.
• 검증이 중요합니다. 조달은 검증 가능한 합금 표준(예: 316L, 듀플렉스 스테인리스)을 갖춘 배치 테스트를 거쳐 인증된 구성 요소에 의존해야 합니다.

결정의 틀 잡기: 요트 리깅 피팅의 품질 측정 기준

해양 하드웨어 시장에서는 반짝이는 광택 뒤에 낮은 품질의 제조 과정이 숨어 있는 경우가 많습니다. 저렴한 하드웨어에는 심각한 숨겨진 비용이 수반됩니다. 틈새 부식은 열악한 강철을 내부에서 외부로 파괴합니다. 조기 금속 피로는 표면 아래에서 눈에 보이지 않게 발생합니다. 단일 터미널에 장애가 발생하면 재정적으로 막대한 영향을 미칩니다. 장비를 잃어버리고, 갑판이 손상되고, 잠재적으로 값비싼 돛이 찢어질 수도 있습니다. 우리는 겉모습이 아닌 엔지니어링 지표를 기준으로 하드웨어를 평가해야 합니다.

부하 등급은 기본 평가 차원으로 사용됩니다. 파괴하중(BL)과 안전사용하중(SWL)을 명확하게 구분해야 합니다. 파괴 하중은 구성 요소를 물리적으로 파괴하는 데 필요한 절대 최대 힘을 ​​나타냅니다. 안전 작업 하중은 시간이 지남에 따라 부품이 안전하게 처리할 수 있는 최대 연속 장력을 나타냅니다. 리깅 시스템은 가장 약한 핀이나 터미널만큼만 강력합니다. 대형 와이어를 구입했지만 소형 클레비스 핀을 사용하는 경우 전체 시스템이 더 낮은 등급을 채택합니다.

일반적인 '부식 방지' 주장에 대해서는 매우 회의적인 접근 방식을 채택해야 합니다. 많은 제조업체에서는 합금 함량을 확인하지 않고 제품에 '해양 등급'이라는 표시를 찍습니다. 구매자는 정확한 합금 사양을 요구해야 합니다. 신뢰할 수 있는 요트 리깅 피팅에는 평판이 좋은 주조소의 검증 데이터가 함께 제공됩니다. 야금 테스트보다 표면 연마를 신뢰하는 것은 위험한 실수입니다.

표 1: 파괴 하중(BL)과 안전 사용 하중(SWL) 적용 규칙

부하 평가 모범 사례: 항상 SWL을 기준으로 하드웨어 크기를 조정하십시오. 공급업체에 배치 테스트 인증서를 요청하세요. 공급업체가 파괴 테스트 데이터를 제공할 수 없는 경우 다른 공급업체를 찾으십시오.

스탠딩 리깅 구성요소: 마스트 고정

스탠딩 리깅 구성 요소는 정적, 고하중 인장에 대한 막대한 책임을 집니다. 그들은 엄청난 바람의 영향력에 맞서 스파를 똑바로 유지합니다. 여기서 실패는 치명적입니다.

범선 스웨이지 피팅 및 터미널

와이어 로프를 하드웨어에 연결하려면 특정 터미널 전략이 필요합니다. 우리는 스웨이지 터미널과 기계식 터미널이라는 두 가지 주요 옵션을 평가합니다. 기계 스웨이징은 유압 프레스를 사용하여 금속 슬리브를 와이어에 직접 냉간 단조합니다. 매끄럽고 영구적인 연결을 제공합니다. 그러나 기계 스웨이징은 상당한 구현 위험을 초래합니다. 프로세스는 영구적입니다. 누르는 동안 미세 골절이 발생할 수 있습니다. 제대로 밀봉되지 않으면 바닷물이 와이어와 피팅 사이의 작은 틈으로 들어갑니다. 이는 습기를 가두어 숨겨진 내부 틈새 부식을 시작합니다.

기계식(마찰 또는 원뿔) 터미널은 해양 순양함을 위한 보다 안전한 대안을 제공합니다. 현장에서 검사할 수 있습니다. 기본 수공구를 사용하여 다시 구성할 수 있습니다. 이러한 기계식 범선 스웨이지 피팅은 설치 중 정확한 초기 토크가 필요합니다. 내부 콘을 올바르게 장착하지 못하면 과도한 하중으로 인해 와이어가 당겨집니다.

일반적인 실수: 열수축 튜브로 스웨이지 피팅을 덮는 것. 이는 금속에 바닷물을 가둬두는 역할을 합니다. 이는 스테인레스 스틸의 산소를 적극적으로 고갈시켜 틈새 부식을 빠르게 가속화합니다.

턴버클 범선 필수품

턴버클은 장비에 적절한 장력을 가하는 데 필요한 기계적 이점을 제공합니다. 개방형 본체와 폐쇄형 본체 디자인 중에서 선택해야 합니다. 우리는 진지한 구매자를 위한 업계 표준으로 개방형 모델을 강력하게 구성합니다. 개방형 턴버클 범선 설정을 통해 스레드 결합을 즉시 육안으로 검사할 수 있습니다. 끊어진 전선 가닥을 쉽게 발견할 수 있습니다. 호스를 사용하면 소금 결정을 효과적으로 씻어낼 수 있습니다.

여기서는 위험 완화가 매우 중요합니다. 폐쇄형 바디 턴버클은 염분, 모래, 습기를 가두어 줍니다. 이로 인해 냉간 용접의 한 형태인 나사 골링이 발생합니다. 스테인리스 스틸 나사산이 막대한 하중을 받아 서로 마찰할 때 마찰로 인해 보호 산화물 층이 벗겨집니다. 금속은 즉시 융합됩니다. 이를 방지하려면 서로 다른 금속 실이 필요합니다. 스테인레스 스틸 나사산 나사가 있는 청동 턴버클 본체를 사용하면 수명이 크게 늘어납니다. 청동은 자연스러운 베어링 표면 역할을 하여 마모 위험을 완전히 제거합니다.

범선 마스트 피팅/탱

와이어를 마스트에 고정하려면 특수 하드웨어가 필요합니다. 우리는 하운드 피팅, 마스트 탱, 스프레더 베이스를 주의 깊게 평가해야 합니다. 이러한 구성 요소는 엄청난 전단 하중에 직면합니다. 마스트는 앞으로 당기고 덮개는 뒤로 당겨집니다. 연결 지점은 강렬하고 집중된 스트레스를 견뎌냅니다.

범선 마스트 피팅을 평가하려면 핀홀 공차에 엄격한 주의가 필요합니다. 클레비스 핀은 탱 구멍에 정확히 맞아야 합니다. 구멍이 약간 크면 핀이 덜거덕거릴 수 있습니다. 이로 인해 포인트 로딩이 생성됩니다. 포인트 로딩은 수백 파운드의 힘을 작은 표면적에 집중시킵니다. 시간이 지남에 따라 금속 구멍이 늘어나게 됩니다. 결국 탱은 완전히 잘려나갑니다. 토글이 묶이지 않고 원활하게 연결되도록 항상 체인플레이트와 탱 두께를 측정하십시오.

러닝 리깅 및 스파링 하드웨어: 동적 부하 관리

러닝 리깅 하드웨어는 돛과 붐 관절의 활성 제어를 관리합니다. 이러한 구성 요소는 지속적인 움직임, 마찰 및 동적 충격 부하를 경험합니다.

범선 붐 피팅

붐은 거대한 레버 역할을 합니다. 이는 풍력 에너지를 마스트와 메인시트 시스템으로 직접 전달합니다. 구즈넥, 견고한 뱅 및 아웃홀 차량은 다방향 동적 하중에 직면합니다. 그들은 동시에 비틀고, 당기고, 압축합니다.

구현하려면 부싱 재료를 주의 깊게 평가해야 합니다. 알루미늄에 대한 스테인레스 스틸 연삭은 더 부드러운 금속을 빠르게 파괴합니다. 고품질 범선 붐 피팅은 부싱 및 베어링에 Torlon 또는 Delrin과 같은 고급 플라스틱을 사용합니다. 이 소재는 고압축 하에서 탁월한 내마모성을 제공합니다. 관절형 조인트를 적극적으로 검사해야 합니다. 마모된 토글은 엉성한 움직임을 유발합니다. 붐 브래킷이 영구적으로 늘어나기 전에 즉시 교체하십시오. 10달러의 토글 교체 비용으로 1000달러의 붐 돌출 비용을 절약할 수 있습니다.

러닝 시스템용 요트 마스트 피팅

울타리 및 제어 라인을 관리하려면 마찰 없는 경로가 필요합니다. 우리는 롤링 효율을 기준으로 할리드 출구 상자, 마스트헤드 활차 및 스피니커 폴 트랙을 평가합니다. 높은 마찰로 인해 돛을 들어올리는 것이 지치게 됩니다. 또한 라인 마모를 가속화합니다.

Dyneema 또는 Kevlar와 같은 최신 합성 리깅으로 전환할 때 확장성은 매우 중요합니다. 작동 현실에 유의하십시오. 합성 라인은 기존 와이어와 완전히 다르게 작동합니다. 합성 로프는 절단 강도를 유지하기 위해 특정 굽힘 반경이 필요합니다. 위험한 마찰을 방지하려면 완벽하게 마찰이 없는 U자형 표면이 필요합니다. 레거시 와이어 기반 시브는 V자형 홈을 사용합니다. 이러한 오래된 홈은 값비싼 합성 라인을 적극적으로 꼬집고 파쇄합니다. 러닝 장비를 업그레이드하면 오래된 요트 마스트 장비가 더 이상 쓸모 없게 됩니다. 합성 친화적인 특수 시브로 교체해야 합니다.

재료 무결성 및 갈바니 부식 위험

올바른 합금을 선택하면 리깅의 수명이 결정됩니다. 재료 과학은 해양 하드웨어 생존 가능성에서 지배적인 역할을 합니다.

재료 평가 차원:

• 316 및 316L 스테인리스강: 이는 기본 산업 표준을 나타냅니다. 'L'은 저탄소(Low Carbon)를 의미하며 용접 특성을 향상시킵니다. 그러나 316L은 여전히 ​​산소 결핍에 매우 취약합니다. 스테인레스 스틸은 녹을 방지하기 위해 미세한 산화 크롬 층을 사용합니다. 고인 바닷물이 산소가 금속에 도달하는 것을 차단하면 틈새 부식으로 인해 피팅이 빠르게 파손됩니다.
• 듀플렉스 스테인레스 스틸: 우수한 항복 강도를 제공하는 고급 대안입니다. 이는 316L보다 염화물 응력 부식 균열에 훨씬 더 잘 저항합니다. 중요한 구조용 핀에 이상적입니다.
• 티타늄: 해양 또는 그랑프리 경주 용도를 위한 최고의 선택입니다. 티타늄은 엄청난 무게 감소를 제공합니다. 이는 바닷물 부식에 대해 극도의 거의 완전한 내성을 제공합니다.

표 2: 재료 성능 비교 차트

구현 현실: 갈바니 부식의 위험을 무자비하게 관리해야 합니다. 전해질(바닷물)에 담긴 이종 금속이 배터리를 만듭니다. 덜 귀한 금속은 항상 자신을 희생합니다. 보호 장치 없이 탄소 섬유 스파, 알루미늄 마스트, 스테인레스 스틸 하드웨어를 혼합하면 파괴가 따릅니다. 탄소 섬유는 놀라울 정도로 고귀하게 작용합니다. 직접 접촉하면 스테인리스 스틸이 빠르게 부식됩니다. 적절한 유전체 절연을 제공해야 합니다. Tef-Gel 또는 Duralac과 같은 화합물을 사용하십시오. 알루미늄 마스트에 장착된 모든 스테인리스 하드웨어 아래에 나일론 절연 패드를 설치합니다.

설정 지정: 후보 목록 작성 논리 및 다음 단계

하드웨어를 구매하려면 정확한 데이터가 필요합니다. 추측은 치명적인 실패 또는 값비싼 반품 배송으로 이어집니다. 구매 전 장비 감사를 수행하려면 엄격한 후보 목록 작성 프레임워크가 필요합니다.

단계별 장비 감사:

1. 핀 간 측정: 보트 모델을 기준으로 길이를 추측하지 마십시오. 리그가 늘어나고 이전 소유자가 수정합니다. 보정된 테이프를 사용하여 위쪽 핀의 중심에서 아래쪽 핀의 중심까지 정확하게 측정합니다.
2. 핀 직경 검증: 디지털 캘리퍼스로 모든 단일 클레비스 핀을 측정합니다. 체인플레이트에 대해 이러한 치수를 확인하십시오. 공차는 정확해야 합니다. 리깅에는 '충분히 가까운' 것이 없습니다. 16mm 구멍에 5/8인치 핀이 있으면 위험한 포인트 로딩이 발생합니다.
3. 스레드 사양 일치: 기존 턴버클이 미터법 또는 영국식 스레드를 사용하는지 확인하십시오. 이들을 혼합하면 장력을 가하는 즉시 턴버클 본체가 파괴됩니다. 스레드가 왼손잡이인지 오른손잡이인지 확인합니다.

조달 관련 조언: 해양 시장은 구조용 하드웨어 위조로 인해 어려움을 겪고 있습니다. 일반 온라인 마켓플레이스에서 구입한 브랜드가 없는 스테인레스 스틸 부품은 금속학적 출처를 알 수 없습니다. 브랜드가 없는 하드웨어는 완전히 피해야 합니다. 전담 공급업체로부터 구매해야 할 필요성은 아무리 강조해도 지나치지 않습니다. 공장 인증서를 요구합니다. 배치 추적성이 금속 부품에 직접 새겨져 있는지 확인하세요.

다음 단계 조치: 육안 검사에만 의존하지 마십시오. 지금 디지털 캘리퍼 세트를 구입하여 현재 장비 사양을 문서화하세요. 핀 직경을 정확하게 측정하십시오. 데이터를 수집한 후에는 인증된 리거 또는 당사 기술 영업팀에 문의하세요. 그들은 귀하의 수치를 분석하고 선박의 하중에 맞게 특별히 설계된 맞춤형 하드웨어 견적을 제공할 것입니다.

결론

모든 리깅 시스템의 기능적 신뢰성은 결코 우연이 아닙니다. 정확한 사양, 검증 가능한 자재, 정확한 설치 절차를 통해 직접 제작한 제품입니다. 하드웨어를 업그레이드하면 선박이 동적 하중을 안전하게 처리하고 악천후 상황에서도 승무원의 안전을 유지할 수 있습니다.

우리는 구매자가 선불 비용 절감보다 장기적인 안전과 성능을 우선시할 것을 강력히 권장합니다. 값싼 부품을 사용하면 필연적으로 마스트 비용이 발생합니다. 선박의 구조적 무결성을 타협하지 마십시오. 연락처 페이지를 방문하시거나 당사 카탈로그를 찾아보시기 바랍니다. 당사의 리깅 전문가가 종합적인 기술 검토를 받을 수 있도록 지금 정확한 수리 사양을 제출하십시오.

FAQ

Q: 범선 스웨이지 피팅을 얼마나 자주 교체해야 합니까?

답변: 업계 표준에 따르면 바닷물 환경에서는 스테인리스 와이어 장비를 10~12년마다 교체해야 합니다. 시각적인 외관에 관계없이 교체해야 합니다. 금속 피로와 숨겨진 틈새 부식은 내부적으로 발생합니다. 즉, 녹이나 균열의 외부 징후 없이 치명적인 고장이 발생할 수 있습니다.

질문: 합성 런닝 리깅으로 업그레이드할 때 기존 와이어 시브를 사용할 수 있습니까?

A: 보통은 그렇지 않습니다. 와이어 시브는 강철 스트랜드를 지지하도록 설계된 좁은 V자형 홈이 특징입니다. Dyneema와 같은 합성 라인은 더 넓고 완벽하게 부드러운 U자형 프로파일이 필요합니다. 오래된 와이어 시브를 사용하면 고가의 합성 라인이 끼이거나 편평해지고 빠르게 마모되어 조기 파손될 수 있습니다.

질문: 해양 등급 스테인리스와 316L의 차이점은 무엇입니까?

답변: "해양 등급"은 금속의 실제 구성에 대해 어떠한 보장도 하지 않는 규제되지 않은 일반적인 마케팅 용어입니다. 316L은 구체적이고 검증 가능한 금속 등급입니다. 크롬, 니켈, 몰리브덴의 정확한 비율을 지정하여 가혹한 염수 환경에서 예측 가능한 내식성과 구조적 강도를 보장합니다.

Q: 폐쇄형 바디 턴버클이 압수되는 이유는 무엇입니까?

A: 귀하의 턴버클은 나사 마모로 인해 어려움을 겪었을 것입니다. 스테인리스 스틸 나사산이 윤활 없이 높은 장력을 받으면 마찰로 인해 보호 산화물 층이 벗겨집니다. 금속은 말 그대로 냉간 용접됩니다. 이는 고착을 방지하기 위해 스테인레스 나사가 있는 청동 몸체와 같은 이종 금속을 사용하는 개방형 몸체 턴버클에 대한 권장 사항을 강화합니다.
